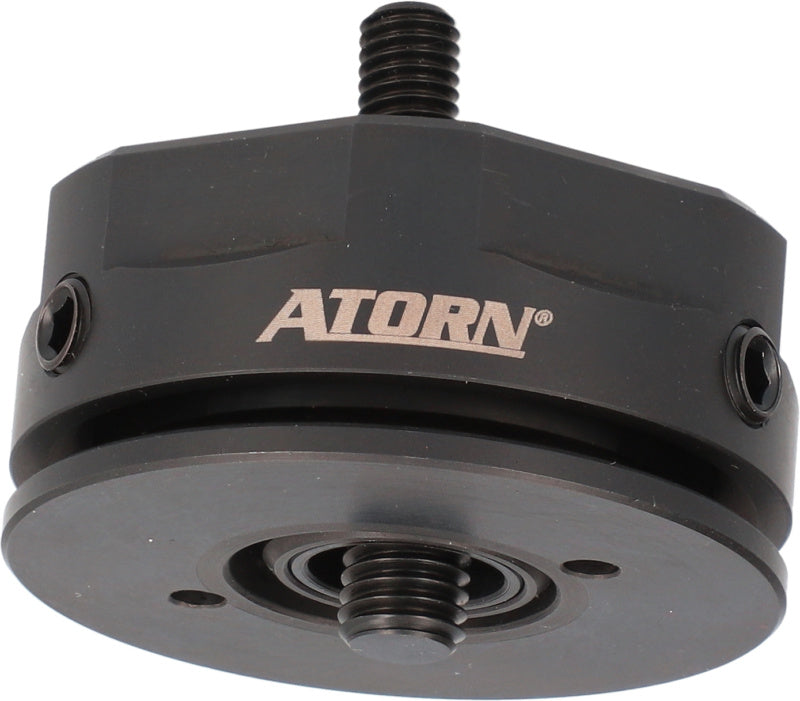

Vodorovná a svislá otočná základní jednotka
Vyrovnávací spojovací jednotka pro upínací systémy s nulovým bodem.
Vyrovnávací spojovací jednotky se používají hlavně pro kompenzaci nepřesností upínacího systému s nulovým bodem.
V upínacích situacích, kdy není zaručena požadovaná přesnost upnutí dílu do systému nulového bodu, lze namísto polohovacích šroubů příslušného výrobce namontovat vyrovnávací spojovací jednotky (AVE).
Společně s jednotkou referenčního spoje (RVE) namontujte několik vyrovnávacích spojovacích jednotek (AVE).
Upnutím desky s nulovým bodem se horní a dolní část desky AVE upnou v příslušné poloze.
Obvykle jsou kompenzovány horizontálně, i když vertikální nepřesnosti mohou být přemostěny pomocí odpovídající AVE.
Kompenzační jednotka, vodorovná kompenzace z nulové polohy ve všech směrech 1,5 mm
Svislé vyvažování +/-1,5 mm
Oscilační vyvažování +/-3°
Vyrobeno z cementované oceli 16MnCr5
Vrstva Tenifer QPQ
Součásti a obrobky, u kterých není
zaručeno požadované přesné umístění čepu s nulovým bodem, např. kvůli tepelné deformaci, nepřesné výrobě nebo podobně, lze upnout bez problémů pomocí vyvažovacích agregátů.
Vyšší poloha obrobku umožňuje částečné provrtání a horní frézování obrobku
1x vodorovná a svislá otočná jednotka s adaptérovými kroužky; polohovací šrouby nejsou součástí dodávky
