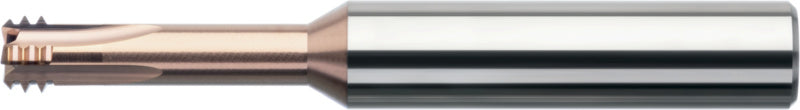

Vrtací závitová fréza, kruhová, slinutý karbid, rovná stopka HA
Naše novinky nejen o tomto produktu
Máte dotaz?
pro univerzální použití do 67 HRC
Pro výrobu metrických pravých a levých závitů se záhlubníkem na CNC strojích ve slepých a průchozích otvorech, v oceli, nerezové oceli, neželezných kovech, litině a speciálních skupinách slitin až do pevnosti 1500 N/mm².
Přesně broušená vrtací závitová fréza s fazetou pro maximální nároky na spolehlivost procesu a životnost
Inovativní geometrie řezání pro velmi vysokou rozměrovou přesnost, spolehlivost procesu a dobrý odvod třísek
Vysoce kvalitní řezný materiál a povrchová úprava řezné hrany pro velmi vysoké nároky na životnost
Výrazně optimalizuje rychlost zpracování, protože otvor, závit a kuželové zahloubení se vytváří v jednom kroku.
Nástroj je nutno používat proti směru hodinových ručiček!
|
Variant sku |
13498703 |
|
Druh upnutí nástroje |
Válcová stopka HA |
|
Délka |
57 mm |
|
Délka stopky |
44 mm |
|
Délka zápichu |
1.8 mm |
|
Fitness hartl total |
1 |
|
Fitness not iron total |
2 |
|
Fitness stainless steel total |
1 |
|
Fitness titan/nickel/super total |
3 |
|
Fz tvrdost 65 hrc |
0.01 mm |
|
Hodnota korekce poloměru |
1.2 mm |
|
Jmenovitý průměr |
3 mm |
|
Kód v harmonizovaném systému |
82074010 |
|
Obráběné materiály |
Univerzální použití |
|
Povrch |
TiAlN || Nitrid titanu a hliníku || TiAlN |
|
Počet řezných hran |
4 ks |
|
Průměr stopky |
6 mm |
|
Průměr řezné hrany |
2.4 mm |
|
Přívod chladicí kapaliny |
Vnitřní |
|
Stoupání |
0.5 mm |
|
Tolerance průměru dříku |
h6 |
|
Tvar dříku |
Válcový tvar, DIN 6535-HA |
|
Typ otvoru |
Otvor svůlí/ slepý otvor ≤ 2.5xD |
|
Užitečná délka frézování závitů |
8.2 mm |
|
Vhodnost pro řeznou rychlost (grafit/uhlíková vlákna) |
3 |
|
Vhodnost pro řeznou rychlost (hliník, dlouhodobě) |
1 |
|
Vhodnost pro řeznou rychlost (hliník, krátkodobě) |
1 |
|
Vhodnost pro řeznou rychlost (litina) |
1 |
|
Vhodnost pro řeznou rychlost (tvrdost 55) |
1 |
|
Vhodnost pro řeznou rychlost (tvrdost 65) |
1 |
|
Vhodnost pro řeznou rychlost (va vypnuto) |
1 |
|
Vhodnost řezné rychlosti (bronz dlouhý) |
1 |
|
Vhodnost řezné rychlosti (bronz krátký) |
1 |
|
Vhodnost řezné rychlosti (mosaz dlouhá) |
1 |
|
Vhodnost řezné rychlosti (mosaz krátká) |
1 |
|
Vhodnost řezné rychlosti (nikl) |
3 |
|
Vhodnost řezné rychlosti (ocel 1000) |
1 |
|
Vhodnost řezné rychlosti (ocel 1300) |
1 |
|
Vhodnost řezné rychlosti (ocel 700) |
1 |
|
Vhodnost řezné rychlosti (plast) |
3 |
|
Vhodnost řezné rychlosti (super) |
3 |
|
Vhodnost řezné rychlosti (titan) |
3 |
|
Vhodnost řezné rychlosti (va mar) |
1 |
|
Vhodné pro typ závitu |
M;M–L |
|
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení) |
0 - nehodí se |
|
Řezná rychlost (bronz dlouhý) vc |
80 m/min |
|
Řezná rychlost (bronz krátký) vc |
60 m/min |
|
Řezná rychlost (hliník, dlouhodobě) vc |
100 m/min |
|
Řezná rychlost (hliník, krátkodobě) vc |
80 m/min |
|
Řezná rychlost (litina) vc |
80 m/min |
|
Řezná rychlost (mosaz dlouhá) vc |
100 m/min |
|
Řezná rychlost (mosaz krátká) vc |
80 m/min |
|
Řezná rychlost (ocel 1000) vc |
100 m/min |
|
Řezná rychlost (ocel 1300) vc |
80 m/min |
|
Řezná rychlost (ocel 700) vc |
120 m/min |
|
Řezná rychlost (tvrdost 55) vc |
40 m/min |
|
Řezná rychlost (tvrdost 65) vc |
30 m/min |
|
Řezná rychlost (va mar) vc |
50 m/min |
|
Řezná rychlost (va vypnuto) vc |
40 m/min |
|
Řezný materiál |
SK || Řezací materiální z celistvého tvrdokovu || SK |
