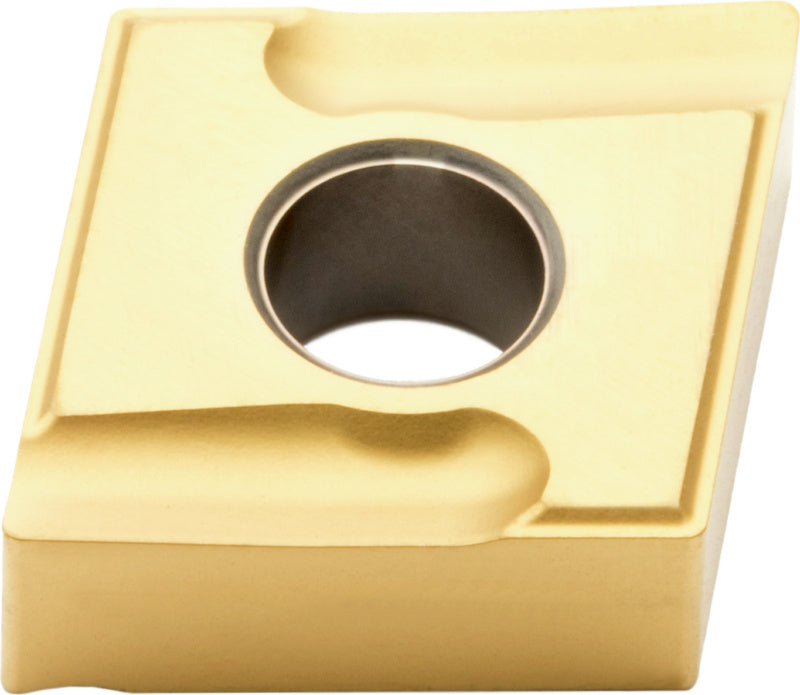

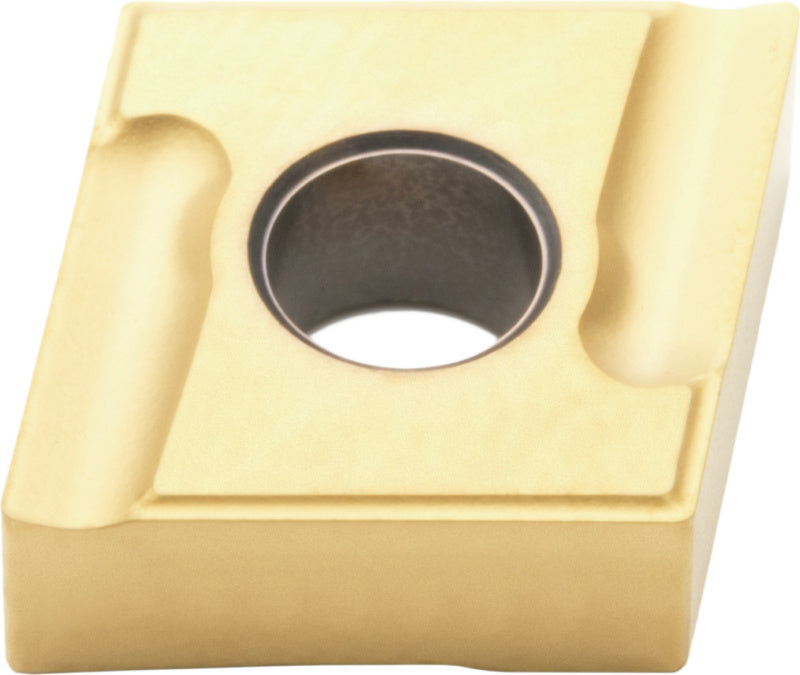

Vyměnitelná břitová destička CNMG, středně hrubé obrábění MW OHC7525 - 10 ks
Naše novinky nejen o tomto produktu
Máte dotaz?
Povlak ISO M PVD
Pro podélné a čelní soustružení se širokým rozsahem posuvu při spíše příznivých podmínkách řezání
Slinutá vyměnitelná břitová destička z cementového tvrdokovu
Dokonalá kombinace tvrdosti a odolnosti proti opotřebení zajišťuje vysokou stabilitu procesu a velký rozsah použití.
Kladná geometrie třísek se širokým rozsahem posuvu a stabilními kotouči
|
Variant sku |
17863148 |
|
Aplikace, kopírovací soustružení |
Sekundární použití |
|
Aplikace, podélné soustružení |
Primární použití |
|
Aplikace, čelní soustružení |
Primární použití |
|
F min. |
0.2 mm/ot |
|
F min./max. |
0,2-0,3 mm/ot |
|
Geometrie vyměnitelné břitové destičky |
Záporný |
|
Karbidový typ iso |
M25 || Středně tvrdá třída nerezové oceli || M25 |
|
Kód iso, otáčení |
CNMG 120404 |
|
Kód v harmonizovaném systému |
82090020 |
|
Max. ap |
5 mm |
|
Max. f |
0.3 mm/ot |
|
Max. vc v litině |
240 m/min |
|
Max. vc v nerezové oceli |
150 m/min |
|
Max. vc v neželezných kovech |
890 m/min |
|
Max. vc v oceli |
255 m/min |
|
Max. vc ve speciálních slitinách |
75 m/min |
|
Min. ap |
0.8 mm |
|
Min. vc v litině |
155 m/min |
|
Min. vc v nerezové oceli |
95 m/min |
|
Min. vc v neželezných kovech |
245 m/min |
|
Min. vc v oceli |
165 m/min |
|
Min. vc ve speciálních slitinách |
30 m/min |
|
Min./max. ap |
0,8-5 mm |
|
Min./max. vc v litině |
155-240 m/min |
|
Min./max. vc v nerezové oceli |
95-150 m/min |
|
Min./max. vc v neželezných kovech |
245-890 m/min |
|
Min./max. vc v oceli |
165-255 m/min |
|
Min./max. vc ve speciálních slitinách |
30-75 m/min |
|
Norma iso |
CNMG |
|
Název iso |
CNMG 120404 MW-ER |
|
Oblast typu karbidu iso |
M || Nerezová ocel || M |
|
Obráběné materiály |
Nerezová ocel;Ocel;Speciální slitina;Neželezný kov |
|
Podmínky obrábění pro vbd |
Střední |
|
Povlak |
PVD || Fyzikální depozice výparů || PVD |
|
Povrch |
Povlak |
|
Počet kusů vbalení |
10 ks |
|
Rohový poloměr vyměnitelné břitové destičky iso |
04 || 0,4 mm || 04 |
|
Skupiny materiálů |
M (primární použití);P (primární použití);S (primární použití);N (sekundární použití) |
|
Tloušťka indexovatelné vložky |
4.76 mm |
|
Tloušťka vyměnitelné břitové destičky iso |
04 || 4,76 mm || 04 |
|
Tvar vyměnitelné břitové destičky iso |
C || Typ C (kosočtverec 80°) || C |
|
Typ karbidu |
OHC7525 |
|
Typ přívodu |
Střední zpracování – Univerzální geometrie s širokým rozsahem služeb |
|
Typ utvařeče |
MW-ER |
|
Typ vyměnitelné břitové destičky iso |
G || Typ G (s otvorem, válcový, oboustranný lamač třísek) || G |
|
Třída tolerance vyměnitelné břitové destičky iso |
M |
|
Velikost vyměnitelné břitové destičky iso |
12 || Velikost 12 || 12 |
|
Vhodné pro materiálovou skupinu h |
3 || Žádné použití || 3 |
|
Vhodné pro materiálovou skupinu k |
1 || Primární použití || 1 |
|
Vhodné pro materiálovou skupinu m |
1 || Primární použití || 1 |
|
Vhodné pro materiálovou skupinu n |
2 || Sekundární použití || 2 |
|
Vhodné pro materiálovou skupinu p |
1 || Primární použití || 1 |
|
Vhodné pro materiálovou skupinu s |
2 || Sekundární použití || 2 |
|
Vrcholový úhel |
80 Stupňů |
|
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení) |
0 - nehodí se |
|
Zaoblení hrany |
0.4 mm |
|
Úhel hřbetu |
0 Stupňů |
|
Úhel podbroušení vyměnitelné břitové destičky iso |
N || N (0°) || N |
|
Řezný materiál |
Slinutý karbid (HM) |
