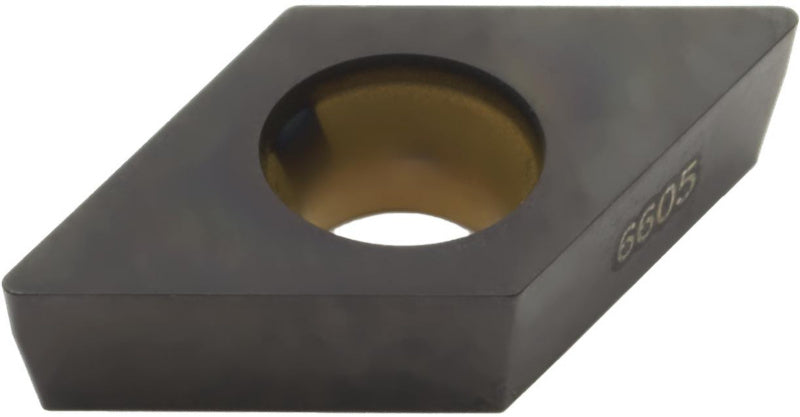

Vyměnitelná břitová destička DCMW, středně hrubé obrábění OHC6605 - 10 ks
Naše novinky nejen o tomto produktu
Máte dotaz?
Povlak CVD ISO P
Pro podélné a kopírovací soustružení se širokým rozsahem posuvu za příznivých řezných podmínek
Zabroušená vyměnitelná břitová destička ze slinutého karbidu
Velmi vysoká tvrdost a odolnost proti opotřebení pro vysoké nároky na životnost při příznivých řezných podmínkách
Kladná geometrie třísek se širokým rozsahem posuvu a stabilními kotouči
|
Variant sku |
17996050 |
|
Aplikace, kopírovací soustružení |
Primární použití |
|
Aplikace, podélné soustružení |
Primární použití |
|
Aplikace, čelní soustružení |
Žádné použití |
|
F min. |
0.05 mm/ot |
|
F min./max. |
0,05-0,2 mm/ot |
|
Geometrie vyměnitelné břitové destičky |
Kladný |
|
Karbidový typ iso |
P05 || Extrémně tvrdá třída oceli || P05 |
|
Kód iso, otáčení |
DCMW 070202 |
|
Kód v harmonizovaném systému |
82090020 |
|
Max. ap |
1.5 mm |
|
Max. f |
0.2 mm/ot |
|
Max. vc v litině |
400 m/min |
|
Max. vc v oceli |
450 m/min |
|
Max. vc v tvrzené oceli |
90 m/min |
|
Min. ap |
0.1 mm |
|
Min. vc v litině |
300 m/min |
|
Min. vc v oceli |
280 m/min |
|
Min. vc v tvrzené oceli |
50 m/min |
|
Min./max. ap |
0,1-1,5 mm |
|
Min./max. vc v litině |
300-400 m/min |
|
Min./max. vc v oceli |
280-450 m/min |
|
Min./max. vc v tvrzené oceli |
50-90 m/min |
|
Norma iso |
DCMW |
|
Název iso |
DCMW 070202 |
|
Oblast typu karbidu iso |
P || Ocel || P |
|
Obráběné materiály |
Ocel;Litina;Tvrzený materiál |
|
Podmínky obrábění pro vbd |
Dobrý |
|
Povlak |
CVD || Chemická depozice výparů || CVD |
|
Povrch |
Povlak |
|
Počet kusů vbalení |
10 ks |
|
Rohový poloměr vyměnitelné břitové destičky iso |
02 || 0,2 mm || 02 |
|
Skupiny materiálů |
P (primární použití);K (primární použití);H (primární použití) |
|
Tloušťka indexovatelné vložky |
2.38 mm |
|
Tloušťka vyměnitelné břitové destičky iso |
02 || 2,38 mm || 02 |
|
Tvar vyměnitelné břitové destičky iso |
D || Typ D (kosočtverec 55°) || D |
|
Typ karbidu |
OHC6605 |
|
Typ přívodu |
Střední zpracování – Univerzální geometrie s širokým rozsahem služeb |
|
Typ vyměnitelné břitové destičky iso |
W || Typ M (s otvorem, válcový + jednostranné kuželové zahloubení 40° až 60°, bez lamače třísek) || W |
|
Třída tolerance vyměnitelné břitové destičky iso |
M |
|
Velikost vyměnitelné břitové destičky iso |
07 || Velikost 07 || 07 |
|
Vhodné pro materiálovou skupinu h |
3 || Žádné použití || 3 |
|
Vhodné pro materiálovou skupinu k |
1 || Primární použití || 1 |
|
Vhodné pro materiálovou skupinu m |
3 || Žádné použití || 3 |
|
Vhodné pro materiálovou skupinu n |
3 || Žádné použití || 3 |
|
Vhodné pro materiálovou skupinu p |
1 || Primární použití || 1 |
|
Vhodné pro materiálovou skupinu s |
3 || Žádné použití || 3 |
|
Vrcholový úhel |
55 Stupňů |
|
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení) |
0 - nehodí se |
|
Zaoblení hrany |
0.2 mm |
|
Úhel hřbetu |
7 Stupňů |
|
Úhel podbroušení vyměnitelné břitové destičky iso |
C || C (7°) || C |
|
Řezný materiál |
Slinutý karbid (HM) |
