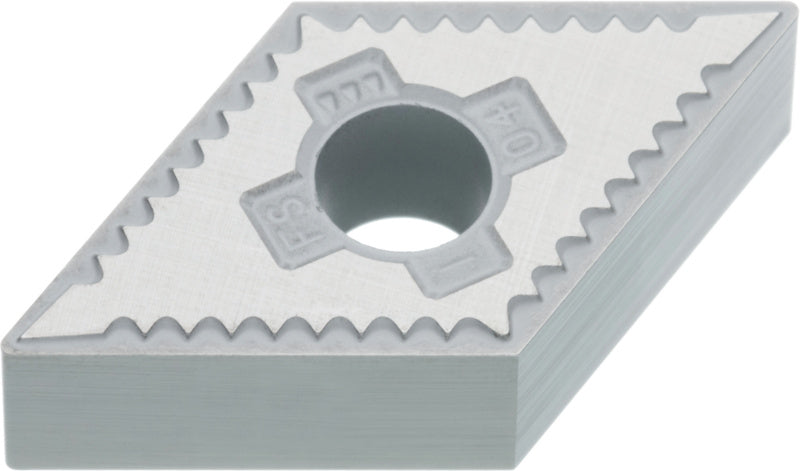

Vyměnitelná břitová destička DNGG, dokončovací FS WS25PT - 10 ks
Naše novinky nejen o tomto produktu
Máte dotaz?
Povlak PVD ISO S
Pro podélné a kopírovací soustružení s malou hloubkou řezu za příznivých řezných podmínek
Velmi vysoká tvrdost a odolnost proti opotřebení pro vysoké nároky na životnost při příznivých řezných podmínkách
Velmi pozitivní utvářeč třísek zajišťuje ideální lom třísek při malé hloubce řezání.
|
Variant sku |
17686292 |
|
Aplikace, kopírovací soustružení |
Primární použití |
|
Aplikace, podélné soustružení |
Primární použití |
|
Aplikace, čelní soustružení |
Žádné použití |
|
F min. |
0.05 mm/ot |
|
F min./max. |
0,05-0,15 mm/U |
|
Geometrie vyměnitelné břitové destičky |
Záporný |
|
Karbidový typ iso |
S25 || Středně tvrdá třída speciální slitiny || S25 |
|
Kód iso, otáčení |
DNGG 150604 |
|
Kód v harmonizovaném systému |
82090020 |
|
Max. ap |
2 mm |
|
Max. f |
0.15 mm/ot |
|
Max. vc v nerezové oceli |
210 m/min |
|
Max. vc v oceli |
250 m/min |
|
Max. vc ve speciálních slitinách |
80 m/min |
|
Min. ap |
0.3 mm |
|
Min. vc v nerezové oceli |
100 m/min |
|
Min. vc v oceli |
100 m/min |
|
Min. vc ve speciálních slitinách |
15 m/min |
|
Min./max. ap |
0,3-2 mm |
|
Min./max. vc v nerezové oceli |
100-210 m/min |
|
Min./max. vc v oceli |
100-250 m/min |
|
Min./max. vc ve speciálních slitinách |
15-80 m/min |
|
Norma iso |
DNGG |
|
Název iso |
DNGG 150604-FS |
|
Oblast typu karbidu iso |
S || Speciální slitiny a titan || S |
|
Obráběné materiály |
Ocel;Nerezová ocel;Litina;Neželezný kov;Vysoce žáruvzdorné slitiny |
|
Podmínky obrábění pro vbd |
Střední |
|
Povlak |
PVD || Fyzikální depozice výparů || PVD |
|
Povrch |
AlOXSN² || Povlak z oxidu hliníku || AlOXSN² |
|
Počet kusů vbalení |
10 ks |
|
Rohový poloměr vyměnitelné břitové destičky iso |
04 || 0,4 mm || 04 |
|
Skupiny materiálů |
M (primární použití);S (primární použití);P (sekundární použití);K (sekundární použití);N (sekundární použití) |
|
Tloušťka indexovatelné vložky |
6.35 mm |
|
Tloušťka vyměnitelné břitové destičky iso |
06 || 6,35 mm || 06 |
|
Tvar vyměnitelné břitové destičky iso |
D || Typ D (kosočtverec 55°) || D |
|
Typ karbidu |
WS25PT |
|
Typ přívodu |
Vyhlazování – pozitivní lamač třísek pro malé hloubky řezu |
|
Typ utvařeče |
FS |
|
Typ vyměnitelné břitové destičky iso |
G || Typ G (s otvorem, válcový, oboustranný lamač třísek) || G |
|
Třída tolerance vyměnitelné břitové destičky iso |
G |
|
Velikost vyměnitelné břitové destičky iso |
15 || Velikost 15 || 15 |
|
Vhodné pro materiálovou skupinu h |
3 || Žádné použití || 3 |
|
Vhodné pro materiálovou skupinu k |
2 || Sekundární použití || 2 |
|
Vhodné pro materiálovou skupinu m |
1 || Primární použití || 1 |
|
Vhodné pro materiálovou skupinu n |
2 || Sekundární použití || 2 |
|
Vhodné pro materiálovou skupinu p |
2 || Sekundární použití || 2 |
|
Vhodné pro materiálovou skupinu s |
1 || Primární použití || 1 |
|
Vrcholový úhel |
55 Stupňů |
|
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení) |
0 - nehodí se |
|
Zaoblení hrany |
0.4 mm |
|
Úhel hřbetu |
0 Stupňů |
|
Úhel podbroušení vyměnitelné břitové destičky iso |
N || N (0°) || N |
