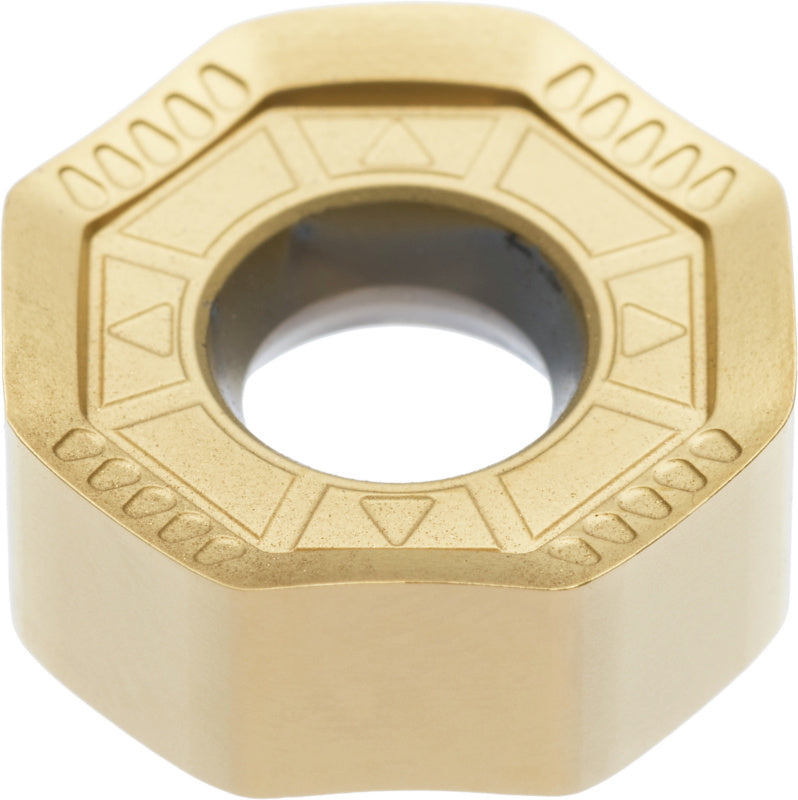

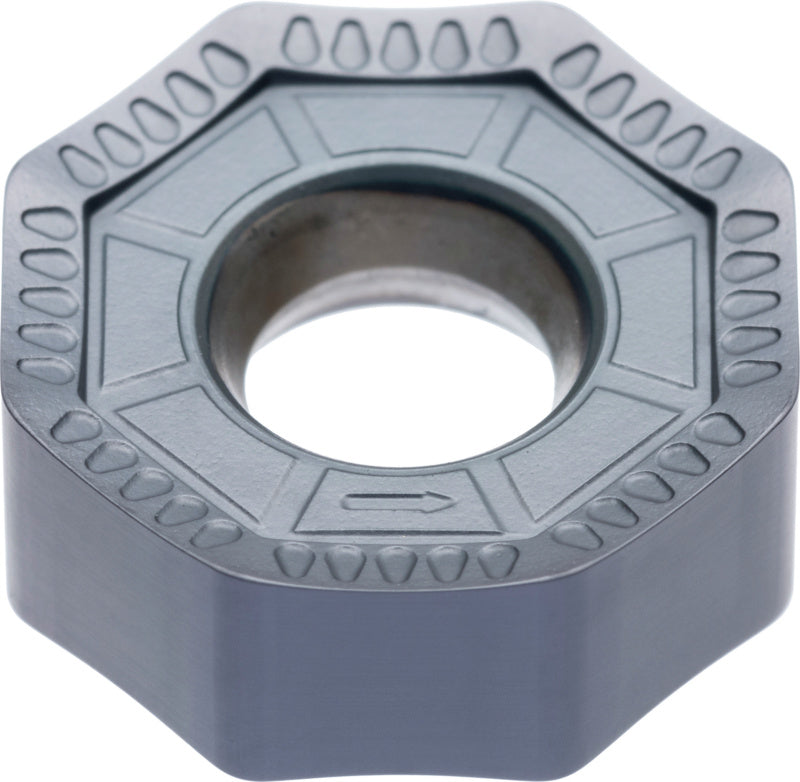

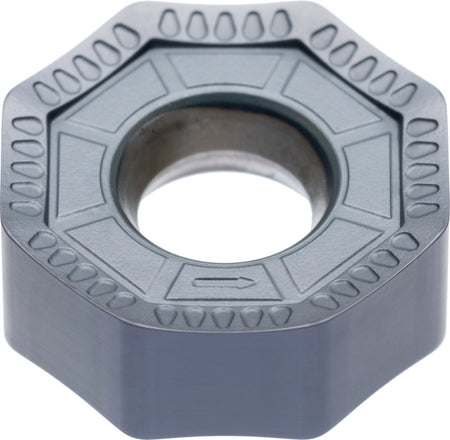

Vyměnitelná břitová destička ONGU - 10 ks

Variant sku

16109682

Druh použití indexovatelné vložky

Střední povrchová úprava;Hrubé obrábění

Karbidový typ iso

P30 || Viskózní třída oceli || P30;P45 || Extrémně tvrdá třída oceli || P45;M30 || Viskózní třída nerezové oceli || M30;M40 || Extrémně viskózní třída nerezové oceli || M40;S20 || Středně tvrdá třída speciální slitiny || S20;S30 || Viskózní třída speciální litiny || S30

Kód v harmonizovaném systému

82090020

Max. ap

4 mm

Max. ap, nerezová ocel

4.0 mm

Max. ap, ocel

4.0 mm

Max. ap, speciální slitina

4.0 mm

Max. faz, speciální slitina

0.25 mm/ot

Max. fz, nerezová ocel

0.25 mm/ot

Max. fz, ocel

0.5 mm/ot

Max. vc v nerezové oceli

170 m/min

Max. vc v oceli

240 m/min

Max. vc ve speciálních slitinách

50 m/min

Min. ap, nerezová ocel

0.5 mm

Min. ap, ocel

0.5 mm

Min. ap, speciální slitina

0.5 mm

Min. fz, nerezová ocel

0.05 mm/ot

Min. fz, ocel

0.1 mm/ot

Min. fz, speciální slitina

0.05 mm/ot

Min. vc v nerezové oceli

90 m/min

Min. vc v oceli

120 m/min

Min. vc ve speciálních slitinách

30 m/min

Min./max fz, ocel

0,1-0,5 mm/ot

Min./max. ap, nerezová ocel

0,5-4,0 mm

Min./max. ap, ocel

0,5-4,0 mm

Min./max. ap, speciální slitina

0,5-4,0 mm

Min./max. fz, nerezová ocel

0,05-0,25 mm/ot

Min./max. fz, speciální slitina

0,05-0,25 mm/ot

Min./max. vc v nerezové oceli

90-170 m/min

Min./max. vc v oceli

120-240 m/min

Min./max. vc ve speciálních slitinách

30-50 m/min

Norma iso

ONGU

Název iso

ONGU 0606 ANEN

Oblast typu karbidu iso

P || Ocel || P;M || Nerezová ocel || M;S || Speciální slitiny a titan || S

Obráběné materiály

Ocel;Nerezová ocel;Speciální slitina

Poloměr okraje

0.8 mm

Povrch

Povlak

Počet řezných hran

16 ks

Průměr montážního vývrtu

6.3 mm

Průměr vnitřního kruhu

16 mm

Tloušťka indexovatelné vložky

6.35 mm

Tvar vyměnitelné břitové destičky iso

O || Typ O (osmihran 135°) || O

Typ

Hrubě obrábění, hlazení

Typ karbidu

HC4640

Typ vyměnitelné břitové destičky iso

U || Typ U (s otvorem, válcovým a oboustranným kuželovým zahloubením 40° až 60°, oboustranný lamač třísek) || U

Třída tolerance vyměnitelné břitové destičky iso

G

Vhodné pro materiálovou skupinu h

3 || Žádné použití || 3

Vhodné pro materiálovou skupinu k

3 || Žádné použití || 3

Vhodné pro materiálovou skupinu m

2 || Sekundární použití || 2

Vhodné pro materiálovou skupinu n

3 || Žádné použití || 3

Vhodné pro materiálovou skupinu p

1 || Primární použití || 1

Vhodné pro materiálovou skupinu s

2 || Sekundární použití || 2

Weee (směrnice o odběru odpadních elektrických a elektronických zařízení)

0 - nehodí se

Úhel podbroušení vyměnitelné břitové destičky iso

N || N (0°) || N

Č. indexovatelné vložky

41

Řezný materiál

SK || Řezací materiální z celistvého tvrdokovu || SK
