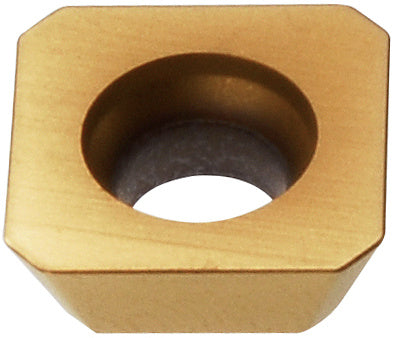

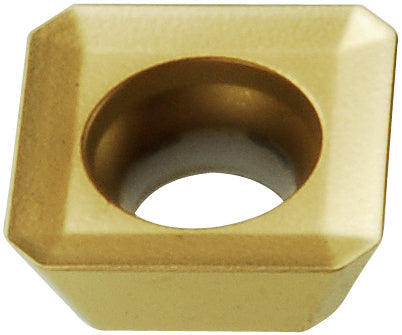

Vyměnitelná břitová destička SE.. 1204.. - 10 ks

Variant sku

16109151

Druh použití indexovatelné vložky

Povrchová úprava obráběním;Střední povrchová úprava;Hrubé obrábění

Karbidový typ iso

K05 || Extrémně tvrdá třída litiny || K05;K15 || Velmi tvrdá třída litiny || K15;S05 || Velmi tvrdá třída speciální slitiny || S05;S15 || Tvrdá třída speciální litiny || S15

Kód v harmonizovaném systému

82090020

Max fz, litina

0.6 mm/ot

Max. ap

6 mm

Max. ap, litina

6.0 mm

Max. ap, speciální slitina

6.0 mm

Max. faz, speciální slitina

0.25 mm/ot

Max. vc v litině

450 m/min

Max. vc ve speciálních slitinách

120 m/min

Min. ap, litina

0.5 mm

Min. ap, speciální slitina

0.5 mm

Min. fz, litina

0.1 mm/ot

Min. fz, speciální slitina

0.1 mm/ot

Min. vc v litině

80 m/min

Min. vc ve speciálních slitinách

40 m/min

Min./max fz, litina

0,1-0,6 mm/ot

Min./max. ap, litina

0,5-6,0 mm

Min./max. ap, speciální slitina

0,5-6,0 mm

Min./max. fz, speciální slitina

0,1-0,25 mm/ot

Min./max. vc v litině

80-450 m/min

Min./max. vc ve speciálních slitinách

40-120 m/min

Norma iso

SEET

Název iso

SEET 1204 AF-SN

Oblast typu karbidu iso

K || Litina || K;S || Speciální slitiny a titan || S

Obráběné materiály

Litina;Ocel;Tvrzený materiál

Povrch

Povlak

Počet řezných hran

4 ks

Průměr montážního vývrtu

5.5 mm

Průměr vnitřního kruhu

12.7 mm

Rohové zkosení

1.6 mm

Tloušťka indexovatelné vložky

4.76 mm

Tvar vyměnitelné břitové destičky iso

S || Typ S (čtyřhran 90°) || S

Typ karbidu

HC4415

Typ vyměnitelné břitové destičky iso

T || Typ T (s otvorem, válcový + jednostranné kuželové zahloubení 40° až 60°, jednostranný lamač třísek) || T

Třída tolerance vyměnitelné břitové destičky iso

E

Vhodné pro materiálovou skupinu h

2 || Sekundární použití || 2

Vhodné pro materiálovou skupinu k

1 || Primární použití || 1

Vhodné pro materiálovou skupinu m

3 || Žádné použití || 3

Vhodné pro materiálovou skupinu n

3 || Žádné použití || 3

Vhodné pro materiálovou skupinu p

2 || Sekundární použití || 2

Vhodné pro materiálovou skupinu s

3 || Žádné použití || 3

Weee (směrnice o odběru odpadních elektrických a elektronických zařízení)

0 - nehodí se

Úhel podbroušení vyměnitelné břitové destičky iso

E || E (20°) || E

Úhel rohového zkosení

45 Stupňů

Řezný materiál

SK || Řezací materiální z celistvého tvrdokovu || SK
