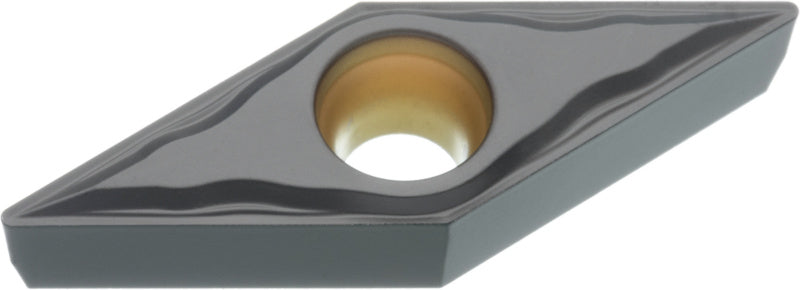

Vyměnitelná břitová destička VBMT, dokončovací FP WK20CT - 10 ks
Naše novinky nejen o tomto produktu
Máte dotaz?
Povlak ISO K CVD
Pro podélné a kopírovací soustružení s malou hloubkou řezu za spíše příznivých řezných podmínek
Dokonalá kombinace tvrdosti a odolnosti proti opotřebení zajišťuje vysokou stabilitu procesu a velký rozsah použití.
Velmi pozitivní utvářeč třísek zajišťuje ideální lom třísek při malé hloubce řezání.
|
Variant sku |
17686086 |
|
Aplikace, kopírovací soustružení |
Primární použití |
|
Aplikace, podélné soustružení |
Primární použití |
|
Aplikace, čelní soustružení |
Žádné použití |
|
F min. |
0.05 mm/ot |
|
F min./max. |
0,05-0,15 mm/U |
|
Geometrie vyměnitelné břitové destičky |
Kladný |
|
Karbidový typ iso |
K20 || Středně tvrdá třída litiny || K20 |
|
Kód iso, otáčení |
VBMT 160404 |
|
Kód v harmonizovaném systému |
82090020 |
|
Max. ap |
1.5 mm |
|
Max. f |
0.15 mm/ot |
|
Max. vc v litině |
500 m/min |
|
Min. ap |
0.2 mm |
|
Min. vc v litině |
180 m/min |
|
Min./max. ap |
0,2-1,5 mm |
|
Min./max. vc v litině |
180-500 m/min |
|
Norma iso |
VBMT |
|
Název iso |
VBMT 160404-FP |
|
Oblast typu karbidu iso |
K || Litina || K |
|
Obráběné materiály |
Ocel;Nerezová ocel |
|
Podmínky obrábění pro vbd |
Střední |
|
Povlak |
CVD || Chemická depozice výparů || CVD |
|
Povrch |
TiN || Titano-nitridová úprava || TiN |
|
Počet kusů vbalení |
10 ks |
|
Rohový poloměr vyměnitelné břitové destičky iso |
04 || 0,4 mm || 04 |
|
Skupiny materiálů |
K (primární použití);P (sekundární použití) |
|
Tloušťka indexovatelné vložky |
4.76 mm |
|
Tloušťka vyměnitelné břitové destičky iso |
04 || 4,76 mm || 04 |
|
Tvar vyměnitelné břitové destičky iso |
V || Typ V (kosočtverec 35°) || V |
|
Typ karbidu |
WK20CT |
|
Typ přívodu |
Vyhlazování – pozitivní lamač třísek pro malé hloubky řezu |
|
Typ utvařeče |
FP |
|
Typ vyměnitelné břitové destičky iso |
T || Typ T (s otvorem, válcový + jednostranné kuželové zahloubení 40° až 60°, jednostranný lamač třísek) || T |
|
Třída tolerance vyměnitelné břitové destičky iso |
M |
|
Velikost vyměnitelné břitové destičky iso |
16 || Velikost 16 || 16 |
|
Vhodné pro materiálovou skupinu h |
3 || Žádné použití || 3 |
|
Vhodné pro materiálovou skupinu k |
1 || Primární použití || 1 |
|
Vhodné pro materiálovou skupinu m |
3 || Žádné použití || 3 |
|
Vhodné pro materiálovou skupinu n |
3 || Žádné použití || 3 |
|
Vhodné pro materiálovou skupinu p |
2 || Sekundární použití || 2 |
|
Vhodné pro materiálovou skupinu s |
3 || Žádné použití || 3 |
|
Vrcholový úhel |
35 Stupňů |
|
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení) |
0 - nehodí se |
|
Zaoblení hrany |
0.4 mm |
|
Úhel hřbetu |
5 Stupňů |
|
Úhel podbroušení vyměnitelné břitové destičky iso |
B || B (5°) || B |
