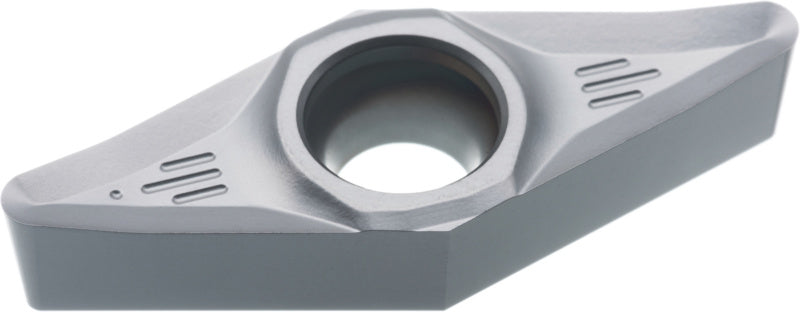

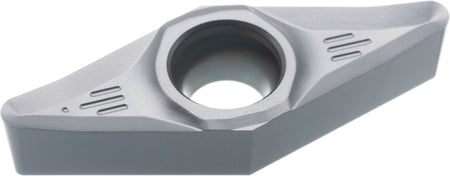

Vyměnitelná břitová destička VCGT, středně hrubé obrábění MN5 APN15T - 10 ks
Naše novinky nejen o tomto produktu
Máte dotaz?
Povlak ISO N PVD
Pro podélné a kopírovací soustružení se širokým rozsahem posuvu za příznivých řezných podmínek
Velmi vysoká tvrdost a odolnost proti opotřebení pro vysoké nároky na životnost při příznivých řezných podmínkách
Kladná geometrie třísek se širokým rozsahem posuvu a stabilními kotouči
|
Variant sku |
17866620 |
|
Aplikace, kopírovací soustružení |
Primární použití |
|
Aplikace, podélné soustružení |
Primární použití |
|
Aplikace, čelní soustružení |
Žádné použití |
|
F min. |
0.1 mm/ot |
|
F min./max. |
0,1-0,5 mm/ot |
|
Geometrie vyměnitelné břitové destičky |
Kladný |
|
Karbidový typ iso |
N15 || Tvrdá třída neželezných kovů || N15 |
|
Kód iso, otáčení |
VCGT 110302 |
|
Kód v harmonizovaném systému |
82090020 |
|
Max. ap |
4.5 mm |
|
Max. ap, litina |
4.5 mm |
|
Max. ap, nerezová ocel |
4.5 mm |
|
Max. ap, neželezné kovy |
4.5 mm |
|
Max. ap, speciální slitina |
4.5 mm |
|
Max. f |
0.5 mm/ot |
|
Max. f v litině |
0.5 mm/ot |
|
Max. f v nerezové oceli |
0.5 mm/ot |
|
Max. f v neželezných kovech |
0.5 mm/ot |
|
Max. frekvence ve speciálních slitinách |
0.5 mm/ot |
|
Max. vc v litině |
200 m/min |
|
Max. vc v nerezové oceli |
220 m/min |
|
Max. vc v neželezných kovech |
3000 m/min |
|
Max. vc ve speciálních slitinách |
80 m/min |
|
Min. ap |
0.1 mm |
|
Min. ap, litina |
0.1 mm |
|
Min. ap, nerezová ocel |
0.1 mm |
|
Min. ap, neželezné kovy |
0.1 mm |
|
Min. ap, speciální slitina |
0.1 mm |
|
Min. f v litině |
0.1 mm/ot |
|
Min. f v nerezové oceli |
0.1 mm/ot |
|
Min. f v neželezných kovech |
0.1 mm/ot |
|
Min. frekvence ve speciálních slitinách |
0.1 mm/ot |
|
Min. vc v litině |
120 m/min |
|
Min. vc v nerezové oceli |
50 m/min |
|
Min. vc v neželezných kovech |
100 m/min |
|
Min. vc ve speciálních slitinách |
18 m/min |
|
Min./max. ap |
0,1-4,5 mm |
|
Min./max. ap, litina |
0,1-4,5 mm |
|
Min./max. ap, nerezová ocel |
0,1-4,5 mm |
|
Min./max. ap, neželezné kovy |
0,1-4,5 mm |
|
Min./max. ap, speciální slitina |
0,1-4,5 mm |
|
Min./max. f in v litině |
0,1-0,5 mm/ot |
|
Min./max. f v nerezové oceli |
0,1-0,5 mm/ot |
|
Min./max. f v neželezných kovech |
0,1-0,5 mm/ot |
|
Min./max. frekvence ve speciálních slitinách |
0,1-0,5 mm/ot |
|
Min./max. vc v litině |
120-200 m/min |
|
Min./max. vc v nerezové oceli |
50-220 m/min |
|
Min./max. vc v neželezných kovech |
100-3000 m/min |
|
Min./max. vc ve speciálních slitinách |
18-80 m/min |
|
Norma iso |
VCGT |
|
Název iso |
VCGT 110302-MN5 |
|
Oblast typu karbidu iso |
N || Neželezný kov || N |
|
Obráběné materiály |
Neželezný kov;Nerezová ocel;Litina;Speciální slitina |
|
Podmínky obrábění pro vbd |
Dobrý |
|
Povlak |
PVD || Fyzikální depozice výparů || PVD |
|
Povrch |
Povlak |
|
Počet kusů vbalení |
10 ks |
|
Rohový poloměr vyměnitelné břitové destičky iso |
02 || 0,2 mm || 02 |
|
Skupiny materiálů |
N (primární použití);K (sekundární použití);M (sekundární použití);S (sekundární použití) |
|
Tloušťka indexovatelné vložky |
3.18 mm |
|
Tloušťka vyměnitelné břitové destičky iso |
03 || 3,18 mm || 03 |
|
Tvar vyměnitelné břitové destičky iso |
V || Typ V (kosočtverec 35°) || V |
|
Typ karbidu |
APN15T |
|
Typ přívodu |
Střední zpracování – Univerzální geometrie s širokým rozsahem služeb |
|
Typ utvařeče |
MN5 |
|
Typ vyměnitelné břitové destičky iso |
T || Typ T (s otvorem, válcový + jednostranné kuželové zahloubení 40° až 60°, jednostranný lamač třísek) || T |
|
Třída tolerance vyměnitelné břitové destičky iso |
G |
|
Velikost vyměnitelné břitové destičky iso |
11 || Velikost 11 || 11 |
|
Vhodné pro materiálovou skupinu k |
2 || Sekundární použití || 2 |
|
Vhodné pro materiálovou skupinu m |
2 || Sekundární použití || 2 |
|
Vhodné pro materiálovou skupinu n |
1 || Primární použití || 1 |
|
Vhodné pro materiálovou skupinu s |
2 || Sekundární použití || 2 |
|
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení) |
0 - nehodí se |
|
Zaoblení hrany |
0.2 mm |
|
Úhel hřbetu |
7 Stupňů |
|
Úhel podbroušení vyměnitelné břitové destičky iso |
C || C (7°) || C |
|
Řezný materiál |
Slinutý karbid (HM) |
