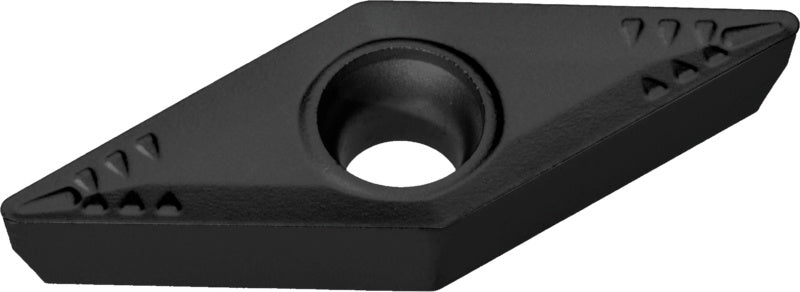

Vyměnitelná břitová destička VCMT, středně hrubé obrábění, HC7820 - 10 ks
Naše novinky nejen o tomto produktu
Máte dotaz?
Povlak ISO M PVD
Dokonalá kombinace tvrdosti a odolnosti proti opotřebení zajišťuje vysokou stabilitu procesu a velký rozsah použití.
Kladná geometrie třísek se širokým rozsahem posuvu a stabilními kotouči
|
Variant sku |
17866130 |
|
Aplikace, kopírovací soustružení |
Primární použití |
|
Aplikace, podélné soustružení |
Primární použití |
|
Aplikace, čelní soustružení |
Žádné použití |
|
F min. |
0.05 mm/ot |
|
F min./max. |
0,05-0,16 mm/ot |
|
Geometrie vyměnitelné břitové destičky |
Kladný |
|
Karbidový typ iso |
M10 || Velmi tvrdá třída nerezové oceli || M10;M30 || Viskózní třída nerezové oceli || M30;S10 || Velmi tvrdá třída speciální slitiny || S10;S30 || Viskózní třída speciální litiny || S30;P15 || Tvrdá třída oceli || P15;P25 || Středně tvrdá třída oceli || P25 |
|
Kód iso, otáčení |
VCMT 110304 |
|
Kód v harmonizovaném systému |
82090020 |
|
Max. ap |
1.5 mm |
|
Max. ap, nerezová ocel |
3 mm |
|
Max. ap, ocel |
3 mm |
|
Max. ap, speciální slitina |
3 mm |
|
Max. f |
0.16 mm/ot |
|
Max. f v nerezové oceli |
0.25 mm/ot |
|
Max. f v oceli |
0.25 mm/ot |
|
Max. frekvence ve speciálních slitinách |
0.25 mm/ot |
|
Max. vc v nerezové oceli |
210 m/min |
|
Max. vc v oceli |
200 m/min |
|
Max. vc ve speciálních slitinách |
60 m/min |
|
Min. ap |
0.1 mm |
|
Min. ap, nerezová ocel |
0.1 mm |
|
Min. ap, ocel |
0.1 mm |
|
Min. ap, speciální slitina |
0.1 mm |
|
Min. f v nerezové oceli |
0.05 mm/ot |
|
Min. f v oceli |
0.05 mm/ot |
|
Min. frekvence ve speciálních slitinách |
0.05 mm/ot |
|
Min. vc v nerezové oceli |
110 m/min |
|
Min. vc v oceli |
50 m/min |
|
Min. vc ve speciálních slitinách |
40 m/min |
|
Min./max. ap |
0,1-1,5 mm |
|
Min./max. ap, nerezová ocel |
0,1-3 mm |
|
Min./max. ap, ocel |
0,1-3 mm |
|
Min./max. ap, speciální slitina |
0,1-3 mm |
|
Min./max. f v nerezové oceli |
0,05-0,25 mm/ot |
|
Min./max. f v oceli |
0,05-0,25 mm/ot |
|
Min./max. frekvence ve speciálních slitinách |
0,05-0,25 mm/ot |
|
Min./max. vc v nerezové oceli |
110-210 m/min |
|
Min./max. vc v oceli |
50-200 m/min |
|
Min./max. vc ve speciálních slitinách |
40-60 m/min |
|
Norma iso |
VCMT |
|
Oblast typu karbidu iso |
M || Nerezová ocel || M;S || Speciální slitiny a titan || S;P || Ocel || P |
|
Obráběné materiály |
Nerezová ocel;Speciální slitina;Ocel |
|
Podmínky obrábění pro vbd |
Střední |
|
Povlak |
PVD || Fyzikální depozice výparů || PVD |
|
Rohový poloměr vyměnitelné břitové destičky iso |
04 || 0,4 mm || 04 |
|
Skupiny materiálů |
S (primární použití);M (primární použití);P (primární použití) |
|
Tloušťka indexovatelné vložky |
3.18 mm |
|
Tloušťka vyměnitelné břitové destičky iso |
03 || 3,18 mm || 03 |
|
Tvar vyměnitelné břitové destičky iso |
V || Typ V (kosočtverec 35°) || V |
|
Typ karbidu |
HC7820 |
|
Typ přívodu |
Střední zpracování – Univerzální geometrie s širokým rozsahem služeb |
|
Typ utvařeče |
MM |
|
Typ vyměnitelné břitové destičky iso |
T || Typ T (s otvorem, válcový + jednostranné kuželové zahloubení 40° až 60°, jednostranný lamač třísek) || T |
|
Třída tolerance vyměnitelné břitové destičky iso |
M |
|
Velikost vyměnitelné břitové destičky iso |
11 || Velikost 11 || 11 |
|
Vhodné pro materiálovou skupinu h |
3 || Žádné použití || 3 |
|
Vhodné pro materiálovou skupinu k |
3 || Žádné použití || 3 |
|
Vhodné pro materiálovou skupinu m |
1 || Primární použití || 1 |
|
Vhodné pro materiálovou skupinu n |
3 || Žádné použití || 3 |
|
Vhodné pro materiálovou skupinu p |
2 || Sekundární použití || 2 |
|
Vhodné pro materiálovou skupinu s |
1 || Primární použití || 1 |
|
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení) |
0 - nehodí se |
|
Zaoblení hrany |
0.4 mm |
|
Úhel hřbetu |
7 Stupňů |
|
Úhel podbroušení vyměnitelné břitové destičky iso |
C || C (7°) || C |
|
Řezný materiál |
Slinutý karbid (HM) |
