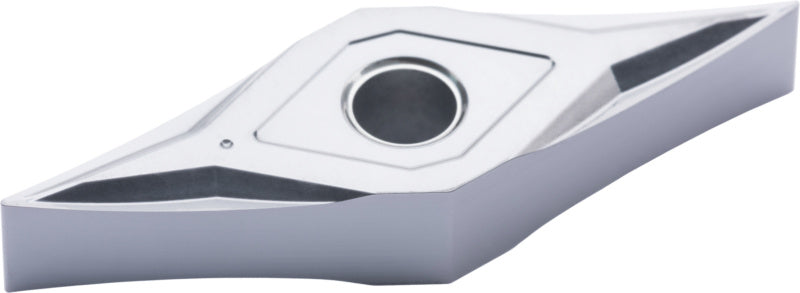

Vyměnitelná břitová destička VNGP, dokončovací FM5 APM20T - 10 ks
Naše novinky nejen o tomto produktu
Máte dotaz?
Povlak ISO M PVD
Pro podélné a kopírovací soustružení s malou hloubkou řezu za spíše příznivých řezných podmínek
Dokonalá kombinace tvrdosti a odolnosti proti opotřebení zajišťuje vysokou stabilitu procesu a velký rozsah použití.
Velmi pozitivní utvářeč třísek zajišťuje ideální lom třísek při malé hloubce řezání.
|
Variant sku |
17866659 |
|
Aplikace, kopírovací soustružení |
Primární použití |
|
Aplikace, podélné soustružení |
Primární použití |
|
Aplikace, čelní soustružení |
Žádné použití |
|
F min. |
0.08 mm/ot |
|
F min./max. |
0,08-0,2 mm/ot |
|
Geometrie vyměnitelné břitové destičky |
Záporný |
|
Karbidový typ iso |
M20 || Středně tvrdá třída nerezové oceli || M20 |
|
Kód iso, otáčení |
VNGP 160402 |
|
Kód v harmonizovaném systému |
82090020 |
|
Max. ap |
2.5 mm |
|
Max. ap, litina |
2.5 mm |
|
Max. ap, nerezová ocel |
2.5 mm |
|
Max. ap, neželezné kovy |
2.5 mm |
|
Max. ap, speciální slitina |
2.5 mm |
|
Max. f |
0.2 mm/ot |
|
Max. f v litině |
0.2 mm/ot |
|
Max. f v nerezové oceli |
0.2 mm/ot |
|
Max. f v neželezných kovech |
0.2 mm/ot |
|
Max. frekvence ve speciálních slitinách |
0.2 mm/ot |
|
Max. vc v litině |
220 m/min |
|
Max. vc v nerezové oceli |
200 m/min |
|
Max. vc v neželezných kovech |
600 m/min |
|
Max. vc ve speciálních slitinách |
50 m/min |
|
Min. ap |
0.14 mm |
|
Min. ap, litina |
0.14 mm |
|
Min. ap, nerezová ocel |
0.14 mm |
|
Min. ap, neželezné kovy |
0.14 mm |
|
Min. ap, speciální slitina |
0.14 mm |
|
Min. f v litině |
0.08 mm/ot |
|
Min. f v nerezové oceli |
0.08 mm/ot |
|
Min. f v neželezných kovech |
0.08 mm/ot |
|
Min. frekvence ve speciálních slitinách |
0.08 mm/ot |
|
Min. vc v litině |
120 m/min |
|
Min. vc v nerezové oceli |
60 m/min |
|
Min. vc v neželezných kovech |
100 m/min |
|
Min. vc ve speciálních slitinách |
20 m/min |
|
Min./max. ap |
0,14-2,5 mm |
|
Min./max. ap, litina |
0,14-2,5 mm |
|
Min./max. ap, nerezová ocel |
0,14-2,5 mm |
|
Min./max. ap, neželezné kovy |
0,14-2,5 mm |
|
Min./max. ap, speciální slitina |
0,14-2,5 mm |
|
Min./max. f in v litině |
0,08-0,2 mm/ot |
|
Min./max. f v nerezové oceli |
0,08-0,2 mm/ot |
|
Min./max. f v neželezných kovech |
0,08-0,2 mm/ot |
|
Min./max. frekvence ve speciálních slitinách |
0,08-0,2 mm/ot |
|
Min./max. vc v litině |
120-220 m/min |
|
Min./max. vc v nerezové oceli |
60-200 m/min |
|
Min./max. vc v neželezných kovech |
100-600 m/min |
|
Min./max. vc ve speciálních slitinách |
20-50 m/min |
|
Norma iso |
VNGP |
|
Název iso |
VNGP 160402-FM5 |
|
Oblast typu karbidu iso |
M || Nerezová ocel || M |
|
Obráběné materiály |
Nerezová ocel;Litina;Neželezný kov;Speciální slitina |
|
Podmínky obrábění pro vbd |
Střední |
|
Povlak |
PVD || Fyzikální depozice výparů || PVD |
|
Povrch |
Povlak |
|
Počet kusů vbalení |
10 ks |
|
Rohový poloměr vyměnitelné břitové destičky iso |
02 || 0,2 mm || 02 |
|
Skupiny materiálů |
M (primární použití);K (sekundární použití);N (sekundární použití);S (sekundární použití) |
|
Tloušťka indexovatelné vložky |
4.76 mm |
|
Tloušťka vyměnitelné břitové destičky iso |
04 || 4,76 mm || 04 |
|
Tvar vyměnitelné břitové destičky iso |
V || Typ V (kosočtverec 35°) || V |
|
Typ karbidu |
APM20T |
|
Typ přívodu |
Vyhlazování – pozitivní lamač třísek pro malé hloubky řezu |
|
Typ utvařeče |
FM5 |
|
Typ vyměnitelné břitové destičky iso |
P || Typ P (s otvorem, válcový, oboustranný pozitivní lamač třísek) || P |
|
Třída tolerance vyměnitelné břitové destičky iso |
G |
|
Velikost vyměnitelné břitové destičky iso |
16 || Velikost 16 || 16 |
|
Vhodné pro materiálovou skupinu k |
2 || Sekundární použití || 2 |
|
Vhodné pro materiálovou skupinu m |
1 || Primární použití || 1 |
|
Vhodné pro materiálovou skupinu n |
2 || Sekundární použití || 2 |
|
Vhodné pro materiálovou skupinu s |
2 || Sekundární použití || 2 |
|
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení) |
0 - nehodí se |
|
Zaoblení hrany |
0.2 mm |
|
Úhel hřbetu |
0 Stupňů |
|
Úhel podbroušení vyměnitelné břitové destičky iso |
N || N (0°) || N |
|
Řezný materiál |
Slinutý karbid (HM) |
