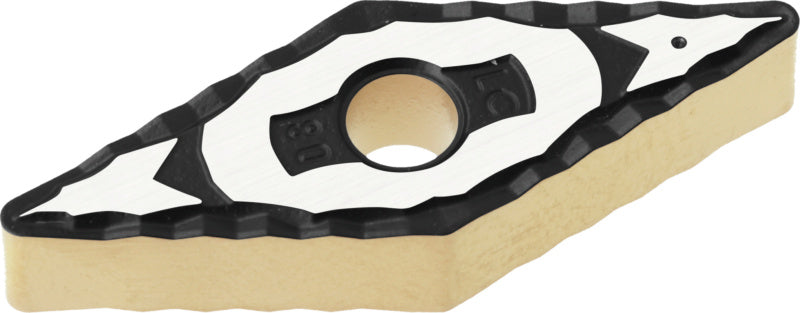

Vyměnitelná břitová destička VNMG, středně hrubé obrábění, MPL ACP25T-1 - 10 ks
Naše novinky nejen o tomto produktu
Máte dotaz?
Povlak CVD ISO P
Velmi vysoká tvrdost a odolnost proti opotřebení pro vysoké nároky na životnost při příznivých řezných podmínkách
Velmi jemný utvářeč třísek, ideální pro oceli s dlouhou třískou se širokým rozsahem posuvu
|
Variant sku |
17874406 |
|
F min. |
0.08 mm/ot |
|
F min./max. |
0,08-0,35 mm/ot |
|
Karbidový typ iso |
P25 || Středně tvrdá třída oceli || P25 |
|
Kód iso, otáčení |
VNMG 160408 |
|
Kód v harmonizovaném systému |
82090020 |
|
Max. ap |
2.00 mm |
|
Max. ap, litina |
2.0 mm |
|
Max. ap, ocel |
2.0 mm |
|
Max. f |
0.35 mm/ot |
|
Max. f v litině |
0.35 mm/ot |
|
Max. f v oceli |
0.35 mm/ot |
|
Max. vc v litině |
395 m/min |
|
Max. vc v oceli |
295 m/min |
|
Min. ap |
0.35 mm |
|
Min. ap, litina |
0.35 mm |
|
Min. ap, ocel |
0.35 mm |
|
Min. f v litině |
0.08 mm/ot |
|
Min. f v oceli |
0.08 mm/ot |
|
Min. vc v litině |
135 m/min |
|
Min. vc v oceli |
115 m/min |
|
Min./max. ap |
0,35-2,00 mm |
|
Min./max. ap, litina |
0,35-2,0 mm |
|
Min./max. ap, ocel |
0,35-2,0 mm |
|
Min./max. f in v litině |
0,08-0,35 mm/ot |
|
Min./max. f v oceli |
0,08-0,35 mm/ot |
|
Min./max. vc v litině |
135-395 m/min |
|
Min./max. vc v oceli |
115-295 m/min |
|
Norma iso |
VNMG |
|
Oblast typu karbidu iso |
P || Ocel || P |
|
Obráběné materiály |
Ocel;Litina |
|
Podmínky obrábění pro vbd |
Střední |
|
Povlak |
CVD || Chemická depozice výparů || CVD |
|
Průměr vnitřního kruhu |
9.525 mm |
|
Rohový poloměr vyměnitelné břitové destičky iso |
08 || 0,8 mm || 08 |
|
Skupiny materiálů |
P (primární použití);K (sekundární použití) |
|
Tloušťka indexovatelné vložky |
4.76 mm |
|
Tloušťka vyměnitelné břitové destičky iso |
04 || 4,76 mm || 04 |
|
Tvar vyměnitelné břitové destičky iso |
V || Typ V (kosočtverec 35°) || V |
|
Typ karbidu |
ACP25T-1 |
|
Typ přívodu |
Střední zpracování – Univerzální geometrie s širokým rozsahem služeb |
|
Typ utvařeče |
MPL |
|
Typ vyměnitelné břitové destičky iso |
G || Typ G (s otvorem, válcový, oboustranný lamač třísek) || G |
|
Třída tolerance vyměnitelné břitové destičky iso |
M |
|
Velikost vyměnitelné břitové destičky iso |
16 || Velikost 16 || 16 |
|
Vhodné pro materiálovou skupinu h |
3 || Žádné použití || 3 |
|
Vhodné pro materiálovou skupinu k |
2 || Sekundární použití || 2 |
|
Vhodné pro materiálovou skupinu m |
3 || Žádné použití || 3 |
|
Vhodné pro materiálovou skupinu n |
3 || Žádné použití || 3 |
|
Vhodné pro materiálovou skupinu p |
1 || Primární použití || 1 |
|
Vhodné pro materiálovou skupinu s |
3 || Žádné použití || 3 |
|
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení) |
0 - nehodí se |
|
Zaoblení hrany |
0.8 mm |
|
Úhel hřbetu |
0 Stupňů |
|
Úhel podbroušení vyměnitelné břitové destičky iso |
N || N (0°) || N |
|
Řezný materiál |
Slinutý karbid (HM) |
