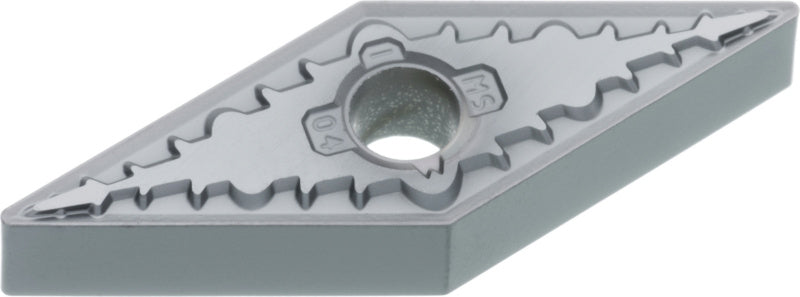

Vyměnitelná břitová destička VNMG, střední obrábění MS WU10HT - 10 ks
Naše novinky nejen o tomto produktu
Máte dotaz?
Povlak PVD ISO S
Pro podélné a kopírovací soustružení se širokým rozsahem posuvu za příznivých řezných podmínek
Velmi vysoká tvrdost a odolnost proti opotřebení pro vysoké nároky na životnost při příznivých řezných podmínkách
Kladná geometrie třísek se širokým rozsahem posuvu a stabilními kotouči
|
Variant sku |
17686377 |
|
Aplikace, kopírovací soustružení |
Primární použití |
|
Aplikace, podélné soustružení |
Primární použití |
|
Aplikace, čelní soustružení |
Žádné použití |
|
F min. |
0.1 mm/ot |
|
F min./max. |
0,1-0,35 mm/U |
|
Geometrie vyměnitelné břitové destičky |
Záporný |
|
Karbidový typ iso |
S10 || Velmi tvrdá třída speciální slitiny || S10 |
|
Kód iso, otáčení |
VNMG 160404 |
|
Kód v harmonizovaném systému |
82090020 |
|
Max. ap |
2.5 mm |
|
Max. f |
0.35 mm/ot |
|
Max. vc v neželezných kovech |
900 m/min |
|
Max. vc ve speciálních slitinách |
75 m/min |
|
Min. ap |
0.3 mm |
|
Min. vc v neželezných kovech |
200 m/min |
|
Min. vc ve speciálních slitinách |
20 m/min |
|
Min./max. ap |
0,3-2,5 mm |
|
Min./max. vc v neželezných kovech |
200-900 m/min |
|
Min./max. vc ve speciálních slitinách |
20-75 m/min |
|
Norma iso |
VNMG |
|
Název iso |
VNMG 160404-MS |
|
Oblast typu karbidu iso |
S || Speciální slitiny a titan || S |
|
Obráběné materiály |
Ocel;Nerezová ocel;Neželezný kov;Vysoce žáruvzdorné slitiny |
|
Podmínky obrábění pro vbd |
Dobrý |
|
Povlak |
0 - nehodí se |
|
Povrch |
Bez povlaku |
|
Počet kusů vbalení |
10 ks |
|
Rohový poloměr vyměnitelné břitové destičky iso |
04 || 0,4 mm || 04 |
|
Skupiny materiálů |
M (primární použití);S (primární použití);P (sekundární použití);N (sekundární použití) |
|
Tloušťka indexovatelné vložky |
4.76 mm |
|
Tloušťka vyměnitelné břitové destičky iso |
04 || 4,76 mm || 04 |
|
Tvar vyměnitelné břitové destičky iso |
V || Typ V (kosočtverec 35°) || V |
|
Typ karbidu |
WU10HT |
|
Typ přívodu |
Střední zpracování – Univerzální geometrie s širokým rozsahem služeb |
|
Typ utvařeče |
MS |
|
Typ vyměnitelné břitové destičky iso |
G || Typ G (s otvorem, válcový, oboustranný lamač třísek) || G |
|
Třída tolerance vyměnitelné břitové destičky iso |
M |
|
Velikost vyměnitelné břitové destičky iso |
16 || Velikost 16 || 16 |
|
Vhodné pro materiálovou skupinu h |
3 || Žádné použití || 3 |
|
Vhodné pro materiálovou skupinu k |
3 || Žádné použití || 3 |
|
Vhodné pro materiálovou skupinu m |
1 || Primární použití || 1 |
|
Vhodné pro materiálovou skupinu n |
2 || Sekundární použití || 2 |
|
Vhodné pro materiálovou skupinu p |
2 || Sekundární použití || 2 |
|
Vhodné pro materiálovou skupinu s |
1 || Primární použití || 1 |
|
Vrcholový úhel |
35 Stupňů |
|
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení) |
0 - nehodí se |
|
Zaoblení hrany |
0.4 mm |
|
Úhel hřbetu |
0 Stupňů |
|
Úhel podbroušení vyměnitelné břitové destičky iso |
N || N (0°) || N |
