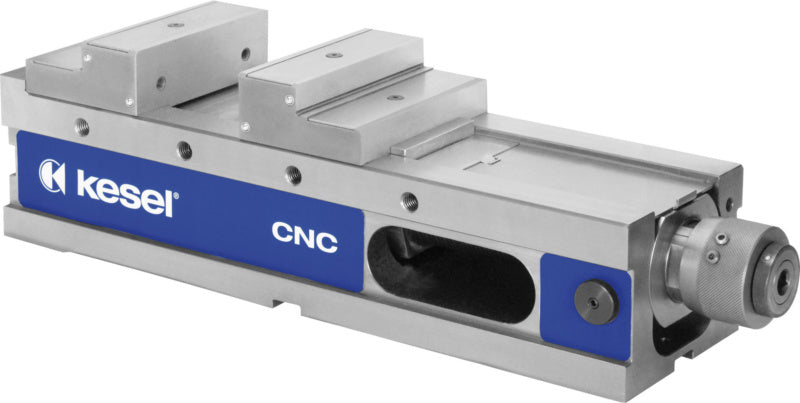

Vysokotlaké strojní svěráky CNC

Vysokotlaké strojní svěráky CNC
Mechanicko-hydraulický upínací systém
Vysokotlaký upínač CNC s konzistentní délkou pro vysoce přesné komponenty na obráběcích strojích.
Mechanicko-hydraulický upínací systém s ruční klikou.
Upínací síla nastavitelná v 8 stupních / krocích po 5 kN.
Opakovatelnost upnutí s identickou upínací silou: 0,01 mm.
Tělo z litiny s kuličkovým grafitem GJS 600.
Kalené a broušené vedení, č. 126 a 161 s příčnými bočními plochami.
Podélné a příčné vycentrování na strojních stolech prostřednictvím drážky 20 H7 a kluzných bloků č. 26196.
Vhodné pro upínací systém s nulovým bodem.
Vřeteno chráněno proti nečistotám a třískám.
Systém rychlovýměnných čelistí.
1x vysokotlaký strojní svěrák, 1 sada reverzních čelistí, ruční klika, 4x upínací lišta a návod k obsluze.
04.25.160.050.9

Technický list PDF ke stažení

Variant sku	28812125
Délka těla	445 mm
Konstrukce	Vodorovná vložka
Kód v harmonizovaném systému	84662098
Max. délka	499 mm
Max. šířka upnutí	201 mm
Max. šířka upnutí pro stupňovité reverzní čelisti	301 mm
Min. šířka upnutí	0 mm
Min. šířka upnutí pro stupňovité reverzní čelisti	91 mm
Min./max. šířka upnutí	0-201 mm
Min./max. šířka upnutí pro stupňovité reverzní čelisti	91-301 mm
Opakovatelnost upnutí	0.01 mm
Stoupání upínací síly	Mechanický/hydraulický
Tahová síla	40 kN
Typ	Vodorovné použití
Upínací výška	100 mm
Výška	140 mm
Výška čelistí	40 mm
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení)	0 - nehodí se
Řez, hloubka	21 mm
Šířka čelistí	125 mm
