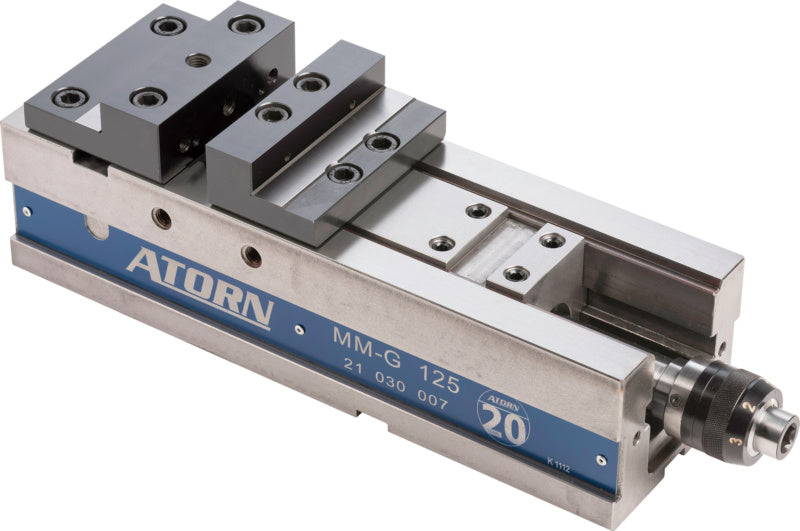

Vysokotlaké strojní svěráky MM-G

Vysokotlaké strojní svěráky MM-G
Mechanický-mechanický upínací systém s převodem výkonu
Pro NC stroje, obráběcí centra, výrobu nástrojů, forem a přípravků a v sériové výrobě.
S reverzními odstupňovanými čelistmi
Robustní základní konstrukce z ocelolitiny
Kalená a leštěná vedení
Přednastavená upínací síla na hnacím vřetenu
Hrubé nastavení rozsahu upínání přestavením čelistí na upínacím jezdci
Mechanický/mechanický upínací systém s převodem přes kolenový kloub
Obsahuje vrtaný otvor na upínací tvarovku pro upínací systém ATORN K10.2 s nulovým bodem (měrka 200 mm)
Ochrana před třískami brání průniku třísek do vnitřního prostoru tělesa
Převážně bezúdržbové
Opakovatelnost upnutí s identickou upínací silou: 0,01 mm
Úhlový převod na vyžádání.
1x vysokotlaký strojní svěrák MM-G, včetně odstupňovaných čelistí a ruční kliky
21030007

Technický list PDF ke stažení

Variant sku	28874125
Délka těla	400 mm
Hmotnost	41 kg
Kód v harmonizovaném systému	84662098
Max. délka	463 mm
Max. šířka upnutí	216 mm
Max. šířka upnutí pro stupňovité reverzní čelisti	312 mm
Min. šířka upnutí	0 mm
Min. šířka upnutí pro stupňovité reverzní čelisti	97 mm
Min./max. šířka upnutí	0-216 mm
Min./max. šířka upnutí pro stupňovité reverzní čelisti	97-312 mm
Rozsah odsazení 2	1 x 108 mm
Tahová síla	40 kN
Upínací výška	100 mm
Výška	140 mm
Výška čelistí	40 mm
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení)	0 - nehodí se
Zdvih dráhy šoupátka	109 mm
Šířka	112.5 mm
Šířka čelistí	125 mm
