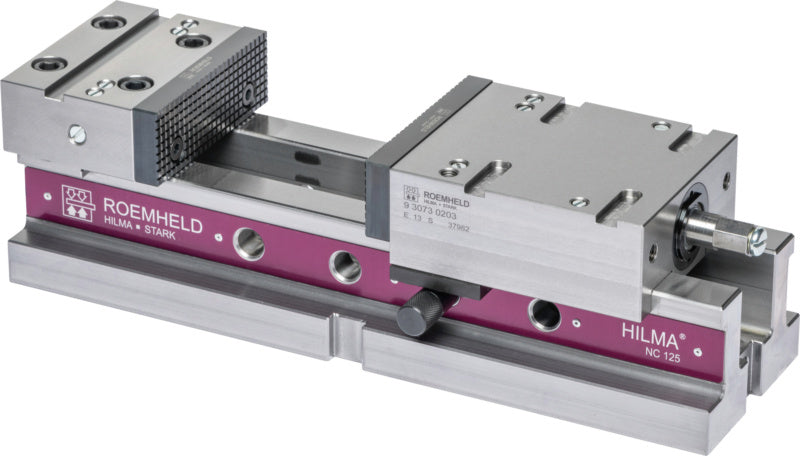

Vysokotlaké strojní svěráky NC

Vysokotlaké strojní svěráky NC
Mechanicko-hydraulický upínací systém
Zvláště vhodné pro použití na vertikálních obráběcích centrech, při výrobě nástrojů, forem a přípravků a ve výrobě.
Mechanicko-hydraulický upínací systém.
Vedení s ukazatelem upínací síly umožňuje plynulé, přesné použití upínací síly.
Ocelové těleso.
Vytyčovací čepy lze použít pro hrubé seřizování, ruční kliku lze použít pro jemné seřizování.
Opakovatelnost upnutí s identickou upínací silou: 0,01 mm.
Kalené a broušené vedení.
Vřeteno a přenos síly integrované do vozíku za účelem ochrany.
Závitové otvory po obou stranách pevné čelisti pro montáž přesných dorazů.
Podélná nebo příčná drážka pro rychlé polohování 20 H7.
Na vyžádání: Verze s displejem upínací síly (zobrazení aktuální hodnoty). Hydraulický/hydraulický upínací systém ovládaný prostřednictvím hydraulické jednotky je k dispozici na vyžádání.
1x svěrák NC, včetně výměnných kalených čelistí (1 strana hladká, 1 strana drážkovaná) a ruční kliky. Bez zobrazení upínací síly.
930720203

Technický list PDF ke stažení

Variant sku	28848101
Délka 2	80 mm
Délka 3	110 mm
Délka těla	380 mm
Hmotnost	18.5 kg
Kód v harmonizovaném systému	84662098
Max. délka	464 mm
Max. šířka upnutí	205 mm
Min. šířka upnutí	0 mm
Min./max. šířka upnutí	0-205 mm
Opakovatelnost upnutí	0.01 mm
Rozměr závitu	M12
Tahová síla	25 kN
Tloušťka čelistí	13 mm
Upínací výška	70 mm
Velikost šířky upnutí	330 mm
Výška stupně čelisti	45 mm
Výška stupně čelisti 2	40 mm
Výška čelistí	34 mm
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení)	0 - nehodí se
Řez	24 mm
Šířka	80 mm
Šířka klíče	14 mm
Šířka upnutí	205 mm
Šířka upnutí krokových upínacích čelistí 2	386 mm
Šířka čelistí	100 mm
