Vysokotlaké strojní svěráky RKE

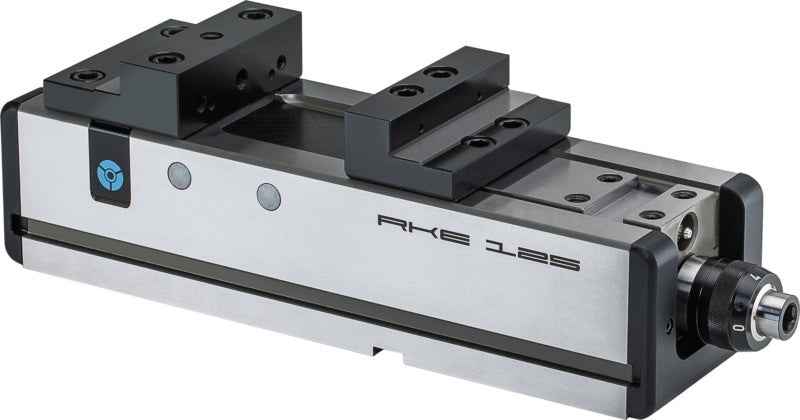

Vysokotlaký strojní svěrák RKE
Mechanický/mechanický upínací systém
Pro NC stroje, obráběcí centra pro výrobu nástrojů, forem a přípravků a v sériové výrobě.
Ref. č. 125-200, mechanicko-mechanická vložka s převodem výkonu přes kolenopákový upínač s ruční klikou.
Robustní základní konstrukce z oceli.
Všechna vodítka jsou kalená a leštěná na všech stranách.
Centrální maznice pro snadné promazávání vodítek a závitu vřetene.
Leštěné funkční plochy.
Hnací vřeteno s přednastavenou upínací silou pomocí dorazu.
Upínací plocha pro nastavitelné upínače.
Opakovatelnost upnutí s identickou upínací silou: 0,01 mm.
Lze upnout horizontálně, bočně a (pomocí základové desky) vertikálně.
Optimalizované provedení pro lepší odvod třísek.
Spolehlivá ochrana před třískami brání průniku pilin do vnitřního prostoru tělesa.
1 ks vysokotlaký strojní svěrák RKE; vč. 1 sady sada odstupňovaných čelistí a 1x ruční kliky
R178411

Technický list PDF ke stažení

Variant sku	28878092
Délka 2	80 mm
Délka těla	276 mm
Hmotnost	15 kg
Kód v harmonizovaném systému	84662098
Max. délka	346 mm
Max. šířka upnutí	138 mm
Max. šířka upnutí pro stupňovité reverzní čelisti2	208 mm
Min. šířka upnutí	71 mm
Min./max. šířka upnutí	71-138 mm
Rozsah odsazení 2	1 x 68 mm
Tahová síla	25 kN
Upínací výška	80 mm
Výška	112 mm
Výška čelistí	32 mm
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení)	0 - nehodí se
Zdvih dráhy šoupátka	70 mm
Šířka	80 mm
Šířka čelistí	92 mm
