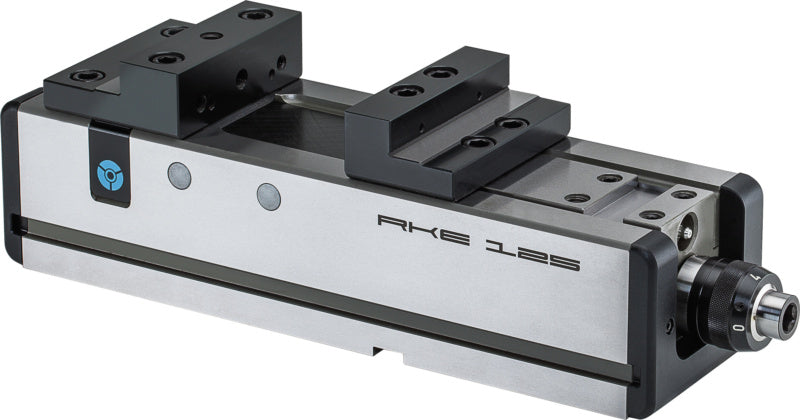

Vysokotlaký strojní svěrák RKE

Vysokotlaký strojní svěrák RKE
Mechanický/mechanický upínací systém
Pro NC stroje, obráběcí centra pro výrobu nástrojů, forem a přípravků a v sériové výrobě.
Ref. č. 125-200, mechanicko-mechanická vložka s převodem výkonu přes kolenopákový upínač s ruční klikou.
Robustní základní konstrukce z oceli.
Všechna vodítka jsou kalená a leštěná na všech stranách.
Centrální maznice pro snadné promazávání vodítek a závitu vřetene.
Leštěné funkční plochy.
Hnací vřeteno s přednastavenou upínací silou pomocí dorazu.
Upínací plocha pro nastavitelné upínače.
Opakovatelnost upnutí s identickou upínací silou: 0,01 mm.
Lze upnout horizontálně, bočně a (pomocí základové desky) vertikálně.
Optimalizované provedení pro lepší odvod třísek.
Spolehlivá ochrana před třískami brání průniku pilin do vnitřního prostoru tělesa.
1 ks vysokotlaký strojní svěrák RKE; vč. 1 sady sada odstupňovaných čelistí a 1x ruční kliky
28878125

Technický list PDF ke stažení

Variant sku	28878125
Délka 2	112.5 mm
Délka těla	400 mm
Hmotnost	41 kg
Kód v harmonizovaném systému	84662098
Max. délka	479 mm
Max. šířka upnutí	216 mm
Max. šířka upnutí pro stupňovité reverzní čelisti2	312 mm
Min. šířka upnutí	0 mm
Min./max. šířka upnutí	0-216 mm
Rozsah odsazení 2	1 x 108 mm
Tahová síla	40 kN
Upínací výška	100 mm
Výška	140 mm
Výška čelistí	40 mm
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení)	0 - nehodí se
Zdvih dráhy šoupátka	109 mm
Šířka	112.5 mm
Šířka čelistí	125 mm
