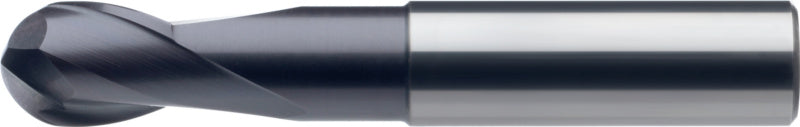

Zaoblovací fréza z tvrdokovu

Zaoblovací fréza z tvrdokovu
2 břity, bez povrchové úpravy
Kopírovací fréza pro univerzální frézování
VHM, nejjemnější zrno
Válcová stopka dle DIN 6535 HA
Válcová stopka dle DIN 6535 HB
1 břit přes střed
Bez povrchové úpravy
Zaoblovací fréza z tvrdokovu
2 břity, povrchová úprava RockTec 65
Zaoblovací fréza, v dlouhém provedení, pro obráběcí materiály až do 65 HRC, např. při máčení a výrobě forem
VHM, nejjemnější zrno
Úprava řezné hrany
Stopka HA dle DIN 6535
S podbroušením
Typ H
Úhel odklonu třísky -10°
Povrchová úprava RockTec 65
Tolerance poloměru = 0/-0,010 mm
Optimální odvod třísek a odolnost vůči teplotám
Maximalizovaná životnost díky povrchové úpravě RockTec 65

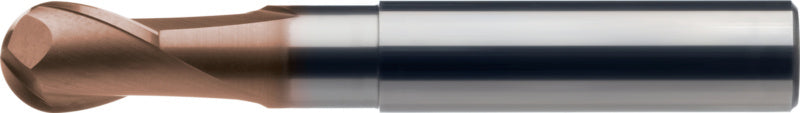

Zaoblovací fréza z tvrdokovu
2 břity, povrchová úprava RockTec 65
Zaoblovací fréza, ve standardním provedení, pro obráběcí materiály až do 65 HRC, např. při máčení a výrobě forem
VHM, nejjemnější zrno
Úprava řezné hrany
Stopka HA dle DIN 6535
S podbroušením
Typ H
Úhel odklonu třísky -10°
Povrchová úprava RockTec 65
Tolerance poloměru = 0/-0,010 mm
Optimální odvod třísek a odolnost vůči teplotám
Maximalizovaná životnost díky povrchové úpravě RockTec 65

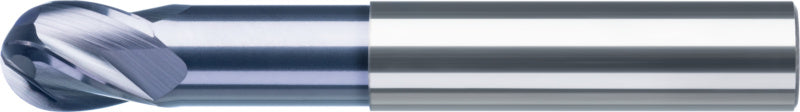

Zaoblovací fréza z tvrdokovu
2 břity, povrchová úprava ULTRA
Kopírovací fréza pro univerzální frézování
VHM, nejjemnější zrno
Válcová stopka dle DIN 6535 HA
Válcová stopka dle DIN 6535 HB
1 břit přes střed
Povrchová úprava ULTRA
Zaoblovací fréza z tvrdokovu
2 řezné hrany, povrchová úprava RockTec 52
Kopírovací fréza, v dlouhém provedení, pro materiály až do 52 HRC, např. při a výrobě forem
VHM, nejjemnější zrno
Úprava řezné hrany
Stopka HA dle DIN 6535
S podsoustružením frézy
Typ N
Úhel odklonu třísky 3°
Povrchová úprava RockTec 52
Tolerance poloměru 0/-0,010 mm
Optimální odvod třísek a odolnost vůči teplotám
Maximalizovaná životnost díky povrchové úpravě RockTec 52
Zaoblovací fréza z tvrdokovu
2 řezné hrany, povrchová úprava RockTec 52
Kopírovací fréza, ve standardním provedení, pro materiály až do 52 HRC
VHM, nejjemnější zrno
Úprava řezné hrany
Stopka HA dle DIN 6535
S podsoustružením frézy
Typ N
Úhel odklonu třísky 3°
Povrchová úprava RockTec 52
Tolerance poloměru 0/-0,010 mm
Optimální odvod třísek a odolnost vůči teplotám
Maximalizovaná životnost díky povrchové úpravě RockTec 52
Zaoblovací fréza z tvrdokovu
2 řezné hrany, povrchová úprava RockTec 52
Kopírovací fréza, ve velmi dlouhém provedení, pro materiály až do 52 HRC
VHM, nejjemnější zrno
Úprava řezné hrany
Stopka HA v souladu DIN 6535
S podsoustružením frézy
Typ N
Úhel odklonu třísky 3°
Povrchová úprava RockTec 52
Tolerance poloměru 0/-0,010 mm
Optimální odvod třísek a odolnost vůči teplotám
Maximalizovaná životnost díky povrchové úpravě RockTec 52
Zaoblovací fréza z tvrdokovu
4 břity, povrchová úprava ULTRA
Kopírovací fréza pro univerzální použití
VHM, nejjemnější zrno
Válcová stopka, dle DIN 6535 HB
1 břit přes střed
Povrchová úprava ULTRA

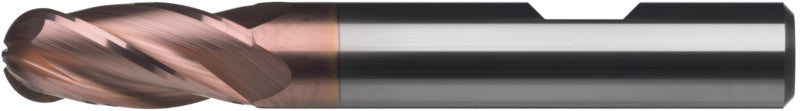

Zaoblovací fréza z tvrdokovu
4 řezné hrany, povrchová úprava RockTec 52
Kopírovací fréza, v dlouhém provedení, pro materiály až do 52 HRC
VHM, nejjemnější zrno
Úprava řezné hrany
Stopka HA dle DIN 6535
S podbroušením
Typ N
Úhel odklonu třísky 3°
Povrchová úprava RockTec 52
Tolerance poloměru = 0/-0,010 mm
Optimální odvod třísek a odolnost vůči teplotám
Maximalizovaná životnost díky povrchové úpravě RockTec 52
Zaoblovací fréza z tvrdokovu
4 řezné hrany, povrchová úprava RockTec 52
Kopírovací fréza, ve standardním provedení, pro materiály až do 52 HRC
VHM, nejjemnější zrno
Úprava řezné hrany
Stopka HA v souladu DIN 6535
S podbroušením
Typ N
Úhel odklonu třísky 3°
Povrchová úprava RockTec 52
Tolerance poloměru = 0/-0,010 mm
Optimální odvod třísek a odolnost vůči teplotám
Maximalizovaná životnost díky povrchové úpravě RockTec 52

10910487

Technický list PDF ke stažení

Variant sku	16744030
Aplikace směrové frézování	Lemování, hranování avrtání
Druh upnutí nástroje	Válcová stopka HA
Délka	60 mm
Délka zápichu	20 mm
Fitness hartl total	3
Fitness not iron total	2
Fitness stainless steel total	2
Fitness titan/nickel/super total	2
Forma	Poloměr
Fz ocel 1000	0.02 mm
Konstrukční délka	Dlouhé
Kód v harmonizovaném systému	82077010
Max. průměr	5 mm
Min. průměr	3 mm
Min./max. průměr	3-5 mm
Obráběné materiály	Ocel;Nerezová ocel;Neželezný kov;Litina;Speciální slitina
Poloměr	1.5 mm
Povrch	Bez povlaku
Počet řezných hran	2 ks
Provedení břitu	Obrábění na čisto
Průměr stopky	3 mm
Průměr řezné hrany	3 mm
Přívod chladicí kapaliny	Vnější
Směr řezání	Pravořezný
Tolerance průměru dříku	h6
Tolerance průměru řezání	e8
Tvar dříku	Válcový tvar, DIN 6535-HA
Typ	N
Typy nástrojů podle normy din 4000	FSN6 – kulová a toroidní fréza
Vhodnost pro řeznou rychlost (grafit/uhlíková vlákna)	3
Vhodnost pro řeznou rychlost (hliník, dlouhodobě)	2
Vhodnost pro řeznou rychlost (hliník, krátkodobě)	1
Vhodnost pro řeznou rychlost (litina)	1
Vhodnost pro řeznou rychlost (tvrdost 55)	3
Vhodnost pro řeznou rychlost (tvrdost 65)	3
Vhodnost pro řeznou rychlost (va vypnuto)	2
Vhodnost řezné rychlosti (bronz dlouhý)	1
Vhodnost řezné rychlosti (bronz krátký)	2
Vhodnost řezné rychlosti (mosaz dlouhá)	1
Vhodnost řezné rychlosti (mosaz krátká)	2
Vhodnost řezné rychlosti (nikl)	2
Vhodnost řezné rychlosti (ocel 1000)	1
Vhodnost řezné rychlosti (ocel 1300)	1
Vhodnost řezné rychlosti (ocel 700)	1
Vhodnost řezné rychlosti (plast)	2
Vhodnost řezné rychlosti (super)	2
Vhodnost řezné rychlosti (titan)	2
Vhodnost řezné rychlosti (va mar)	1
Vhodné pro materiálovou skupinu h	3 || Žádné použití || 3
Vhodné pro materiálovou skupinu k	1 || Primární použití || 1
Vhodné pro materiálovou skupinu m	2 || Sekundární použití || 2
Vhodné pro materiálovou skupinu n	1 || Primární použití || 1
Vhodné pro materiálovou skupinu p	1 || Primární použití || 1
Vhodné pro materiálovou skupinu s	2 || Sekundární použití || 2
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení)	0 - nehodí se
Úhel čela	13 Stupňů
Úhel šroubovice	30°
Řezná rychlost (bronz dlouhý) vc	115 m/min
Řezná rychlost (bronz krátký) vc	95 m/min
Řezná rychlost (grafit/vyztužení uhlíkovým vláknem) vc	0 m/min
Řezná rychlost (hliník, dlouhodobě) vc	300 m/min
Řezná rychlost (hliník, krátkodobě) vc	255 m/min
Řezná rychlost (litina) vc	85 m/min
Řezná rychlost (mosaz dlouhá) vc	135 m/min
Řezná rychlost (mosaz krátká) vc	110 m/min
Řezná rychlost (nikl) vc	25 m/min
Řezná rychlost (ocel 1000) vc	65 m/min
Řezná rychlost (ocel 1300) vc	55 m/min
Řezná rychlost (ocel 700) vc	70 m/min
Řezná rychlost (plast) vc	190 m/min
Řezná rychlost (super) vc	25 m/min
Řezná rychlost (titan) vc	30 m/min
Řezná rychlost (tvrdost 55) vc	0 m/min
Řezná rychlost (tvrdost 65) vc	0 m/min
Řezná rychlost (va mar) vc	40 m/min
Řezná rychlost (va vypnuto) vc	40 m/min
Řezný materiál	SK || Řezací materiální z celistvého tvrdokovu || SK
