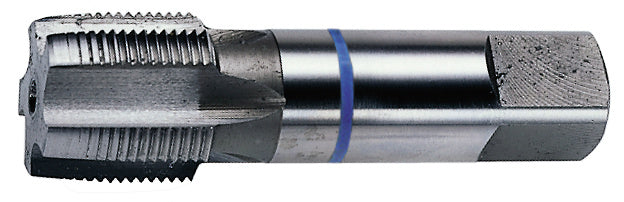

Závitník, HSSE PG ISO 2 (6H) 0° 40432 C
Naše novinky nejen o tomto produktu
Máte dotaz?
Pro univerzální použití do 1000 N/mm2
Pro výrobu vyztužených trubkových závitů (PG) na CNC nebo konvenčních strojích v průchozích otvorech v materiálových skupinách ocel, (nerezová ocel), neželezné kovy a litina do pevnosti 1000 N/mm².
S průchozí stopkou
Dlouhá životnost a spolehlivost procesu díky inovativní geometrii řezání a univerzálnímu použití zajišťují maximální flexibilitu.
|
Variant sku |
13228070 |
|
Din |
40432 |
|
Druh použití / typ stroje |
CNC;Běžné |
|
Druh závitu x jmenovitý průměr v palcích |
PG 7 in |
|
Délka |
70 mm |
|
Fitness hartl total |
3 |
|
Fitness not iron total |
1 |
|
Fitness stainless steel total |
3 |
|
Fitness titan/nickel/super total |
3 |
|
Jmenovitý průměr v palcích |
7 in |
|
Kód v harmonizovaném systému |
82074010 |
|
Max. hloubka závitu |
3xD |
|
Povrch |
Bez povlaku |
|
Počet chodů na palec |
20 |
|
Průměr jádrového otvoru |
11.4 mm |
|
Průměr stopky |
9 mm |
|
Přívod chladicí kapaliny |
Vnější |
|
Směr řezání |
Pravořezný |
|
Systém barevných kroužků |
Oceli |
|
Tolerance pro závitníky |
ISO 2 (6H) |
|
Tolerance průměru dříku |
h9 |
|
Tolerance čtyřhranného dříku |
h12 |
|
Tvar dříku |
Vyztužený dřík |
|
Tvar naříznutí |
C |
|
Typ |
P MAX 1000 Control |
|
Typ otvoru |
Otvor svůlí ≤ 3xD |
|
Typ závitu |
PG |
|
Typy nástrojů podle normy din 4000 |
BGN2 – závitník se zesílenou stopkou |
|
Vhodnost pro řeznou rychlost (grafit/uhlíková vlákna) |
3 |
|
Vhodnost pro řeznou rychlost (hliník, dlouhodobě) |
1 |
|
Vhodnost pro řeznou rychlost (hliník, krátkodobě) |
1 |
|
Vhodnost pro řeznou rychlost (litina) |
2 |
|
Vhodnost pro řeznou rychlost (tvrdost 55) |
3 |
|
Vhodnost pro řeznou rychlost (tvrdost 65) |
3 |
|
Vhodnost pro řeznou rychlost (va vypnuto) |
3 |
|
Vhodnost řezné rychlosti (bronz dlouhý) |
1 |
|
Vhodnost řezné rychlosti (bronz krátký) |
1 |
|
Vhodnost řezné rychlosti (mosaz dlouhá) |
1 |
|
Vhodnost řezné rychlosti (mosaz krátká) |
1 |
|
Vhodnost řezné rychlosti (nikl) |
3 |
|
Vhodnost řezné rychlosti (ocel 1000) |
1 |
|
Vhodnost řezné rychlosti (ocel 1300) |
3 |
|
Vhodnost řezné rychlosti (ocel 700) |
1 |
|
Vhodnost řezné rychlosti (plast) |
1 |
|
Vhodnost řezné rychlosti (super) |
3 |
|
Vhodnost řezné rychlosti (titan) |
3 |
|
Vhodnost řezné rychlosti (va mar) |
2 |
|
Vhodné pro závit |
PG 7–PG 29 || Ocelový závit: 12–37 mm || PG 7–PG 29 |
|
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení) |
0 - nehodí se |
|
Úhel šroubovice |
0° |
|
Čtverhranný dřík |
7 mm |
|
Řezná rychlost (bronz dlouhý) vc |
15.00 m/min |
|
Řezná rychlost (bronz krátký) vc |
15.00 m/min |
|
Řezná rychlost (hliník, dlouhodobě) vc |
18.00 m/min |
|
Řezná rychlost (hliník, krátkodobě) vc |
18.00 m/min |
|
Řezná rychlost (litina) vc |
16.00 m/min |
|
Řezná rychlost (mosaz dlouhá) vc |
18.00 m/min |
|
Řezná rychlost (mosaz krátká) vc |
15.00 m/min |
|
Řezná rychlost (ocel 1000) vc |
12.00 m/min |
|
Řezná rychlost (ocel 700) vc |
16.00 m/min |
|
Řezná rychlost (plast) vc |
13.00 m/min |
|
Řezná rychlost (va mar) vc |
9.00 m/min |
|
Řezný materiál |
HSS |
