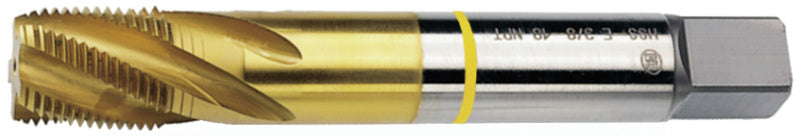

Závitník, HSSE-TiN NPT ISO 2 (6H) 15° (pravý) 371 podobný C
Naše novinky nejen o tomto produktu
Máte dotaz?
Pro univerzální použití do 1000 N/mm2
Pro výrobu závitů NPT (National Pipe Taper) na CNC nebo konvenčních strojích v materiálových skupinách (ocel) a nerezová ocel do pevnosti 1000 N/mm².
S vyčnívající stopkou
Inovativní geometrie řezání pro velmi vysokou rozměrovou přesnost, spolehlivost procesu a dobrý odvod třísek.
Vysoce kvalitní řezný materiál HSSE a povrchová úprava řezné hrany pro velmi vysokou životnost.
Univerzální použití pro maximální flexibilitu.
|
Variant sku |
13361010 |
|
Din |
371 podobné |
|
Druh použití / typ stroje |
CNC;Běžné |
|
Druh závitu x jmenovitý průměr v palcích |
NPT 1/8 in |
|
Délka |
90 mm |
|
Fitness hartl total |
3 |
|
Fitness not iron total |
3 |
|
Fitness stainless steel total |
1 |
|
Fitness titan/nickel/super total |
3 |
|
Jmenovitý průměr v palcích |
1/8 in |
|
Kód v harmonizovaném systému |
82074010 |
|
Max. hloubka závitu |
1xD |
|
Povrch |
TiN || Titano-nitridová úprava || TiN |
|
Počet chodů na palec |
27 |
|
Průměr jádrového otvoru |
8.5 mm |
|
Průměr stopky |
11 mm |
|
Přívod chladicí kapaliny |
Vnější |
|
Směr řezání |
Pravořezný |
|
Systém barevných kroužků |
nerezová ocel |
|
Tolerance pro závitníky |
ISO 2 (6H) |
|
Tolerance průměru dříku |
h9 |
|
Tolerance čtyřhranného dříku |
h12 |
|
Tvar dříku |
Vyztužený dřík |
|
Tvar naříznutí |
C |
|
Typ |
M MAX Control |
|
Typ otvoru |
Otvor svůlí/ slepý otvor, kuželový |
|
Typ závitu |
NPT |
|
Typy nástrojů podle normy din 4000 |
BGN2 – závitník se zesílenou stopkou |
|
Vhodnost pro řeznou rychlost (grafit/uhlíková vlákna) |
3 |
|
Vhodnost pro řeznou rychlost (hliník, dlouhodobě) |
3 |
|
Vhodnost pro řeznou rychlost (hliník, krátkodobě) |
3 |
|
Vhodnost pro řeznou rychlost (litina) |
3 |
|
Vhodnost pro řeznou rychlost (tvrdost 55) |
3 |
|
Vhodnost pro řeznou rychlost (tvrdost 65) |
3 |
|
Vhodnost pro řeznou rychlost (va vypnuto) |
1 |
|
Vhodnost řezné rychlosti (bronz dlouhý) |
3 |
|
Vhodnost řezné rychlosti (bronz krátký) |
3 |
|
Vhodnost řezné rychlosti (mosaz dlouhá) |
3 |
|
Vhodnost řezné rychlosti (mosaz krátká) |
3 |
|
Vhodnost řezné rychlosti (nikl) |
3 |
|
Vhodnost řezné rychlosti (ocel 1000) |
2 |
|
Vhodnost řezné rychlosti (ocel 1300) |
3 |
|
Vhodnost řezné rychlosti (ocel 700) |
2 |
|
Vhodnost řezné rychlosti (plast) |
3 |
|
Vhodnost řezné rychlosti (super) |
3 |
|
Vhodnost řezné rychlosti (titan) |
3 |
|
Vhodnost řezné rychlosti (va mar) |
1 |
|
Vhodné pro závit |
NPT 1/8"–NPT 3/4" || 1/8–3/4", závit NPT || NPT 1/8"–NPT 3/4" |
|
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení) |
0 - nehodí se |
|
Úhel šroubovice |
15° (pravý) |
|
Čtverhranný dřík |
9 mm |
|
Řezná rychlost (ocel 1000) vc |
12.00 m/min |
|
Řezná rychlost (ocel 700) vc |
17.00 m/min |
|
Řezná rychlost (va mar) vc |
10.00 m/min |
|
Řezná rychlost (va vypnuto) vc |
11.00 m/min |
|
Řezný materiál |
HSSE |
