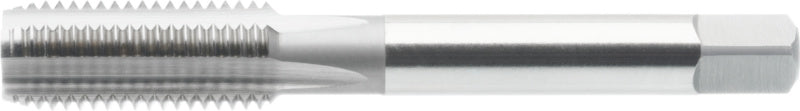

Závitník
Naše novinky nejen o tomto produktu
Máte dotaz?
pro univerzální použití do 1200 N/mm2
Pro řezání metrických závitů na CNC nebo konvenčních strojích do průchozích otvorů, a to do oceli, nerezové oceli, neželezných kovů, litiny a speciálních slitin do pevnosti 1200 N/mm².
Univerzální použití pro maximální flexibilitu
Inovativní geometrie řezání zajišťuje vysokou procesní spolehlivost i v náročných provozních podmínkách
|
Variant sku |
13204530 |
|
Din |
376 |
|
Druh závitu x jmenovitý průměr |
M3 |
|
Délka |
56 mm |
|
Délka zápichu |
11 mm |
|
Fitness hartl total |
3 |
|
Fitness not iron total |
2 |
|
Fitness stainless steel total |
1 |
|
Fitness titan/nickel/super total |
1 |
|
Jmenovitý průměr |
3 mm |
|
Kód v harmonizovaném systému |
82074010 |
|
Obráběné materiály |
Univerzální použití |
|
Povrch |
ULTRA HL |
|
Počet řezných hran |
3 ks |
|
Průměr jádrového otvoru |
2.5 mm |
|
Průměr stopky |
2.2 mm |
|
Přívod chladicí kapaliny |
Vnější |
|
Směr řezání |
Pravořezný |
|
Stoupání |
0.5 mm |
|
Tolerance pro závitníky |
ISO 2X (6HX) |
|
Tolerance průměru dříku |
h9 |
|
Tvar naříznutí |
B |
|
Typ |
UNI MAX 50HL Speed |
|
Typ závitu |
M |
|
Vhodnost pro řeznou rychlost (grafit/uhlíková vlákna) |
2 |
|
Vhodnost pro řeznou rychlost (hliník, dlouhodobě) |
1 |
|
Vhodnost pro řeznou rychlost (hliník, krátkodobě) |
2 |
|
Vhodnost pro řeznou rychlost (litina) |
1 |
|
Vhodnost pro řeznou rychlost (tvrdost 55) |
3 |
|
Vhodnost pro řeznou rychlost (tvrdost 65) |
3 |
|
Vhodnost pro řeznou rychlost (va vypnuto) |
1 |
|
Vhodnost řezné rychlosti (bronz dlouhý) |
1 |
|
Vhodnost řezné rychlosti (bronz krátký) |
2 |
|
Vhodnost řezné rychlosti (mosaz dlouhá) |
1 |
|
Vhodnost řezné rychlosti (mosaz krátká) |
2 |
|
Vhodnost řezné rychlosti (nikl) |
1 |
|
Vhodnost řezné rychlosti (ocel 1000) |
1 |
|
Vhodnost řezné rychlosti (ocel 1300) |
1 |
|
Vhodnost řezné rychlosti (ocel 700) |
1 |
|
Vhodnost řezné rychlosti (plast) |
1 |
|
Vhodnost řezné rychlosti (super) |
1 |
|
Vhodnost řezné rychlosti (titan) |
1 |
|
Vhodnost řezné rychlosti (va mar) |
1 |
|
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení) |
0 - nehodí se |
|
Úhel šroubovice |
0° |
|
Řezná rychlost (bronz dlouhý) vc |
20.00 m/min |
|
Řezná rychlost (bronz krátký) vc |
12.00 m/min |
|
Řezná rychlost (grafit/vyztužení uhlíkovým vláknem) vc |
16.00 m/min |
|
Řezná rychlost (hliník, dlouhodobě) vc |
30.00 m/min |
|
Řezná rychlost (hliník, krátkodobě) vc |
14.00 m/min |
|
Řezná rychlost (litina) vc |
18.00 m/min |
|
Řezná rychlost (mosaz dlouhá) vc |
24.00 m/min |
|
Řezná rychlost (mosaz krátká) vc |
17.00 m/min |
|
Řezná rychlost (nikl) vc |
6.00 m/min |
|
Řezná rychlost (ocel 1000) vc |
16.00 m/min |
|
Řezná rychlost (ocel 1300) vc |
12.00 m/min |
|
Řezná rychlost (ocel 700) vc |
22.00 m/min |
|
Řezná rychlost (plast) vc |
30.00 m/min |
|
Řezná rychlost (super) vc |
6.00 m/min |
|
Řezná rychlost (titan) vc |
7.00 m/min |
|
Řezná rychlost (va mar) vc |
12.00 m/min |
|
Řezná rychlost (va vypnuto) vc |
12.00 m/min |
|
Řezný materiál |
HSSE-PM |
